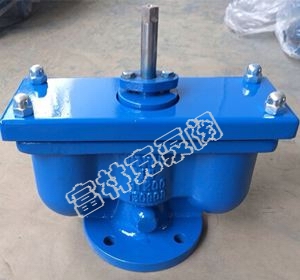

富林克QB2双口排气阀适用于工作介质为水的管道上，作为排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形、破裂、是管道必备之设备
富林克QB2双口排气阀适用于工作介质为水的管道上，作为排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形、破裂、是管道必备之设备
双口排气阀应用
富林克QB2双口排气阀适用于工作介质为水的管道上，作为排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形、破裂、是管道必备之设备。
技术参数
快速排气阀结构图使用介质：清水
介质温度：常温
壳体温度、试验压力：1.5MPa
浮球密封试验压力：0.05~1.1MPa
阀体材料：灰铸铁HT200
浮动材料：不锈钢
法兰连接标准：GB/T12741.6-98
试压标准：Q/YFC01-2003
性能特点
能够排除管道中的气体，减少阻力，节约能源。
当管道负压时本产品能自动吸入空气防止管道破裂。
浮球为不锈钢、使用寿命长，安全可靠。
排气能力是普通双孔排气阀的多倍
|
型号 |
公称通径 DN(mm) |
公称压力 PN(MPa) |
试验压力 (MPa) |
连接形式 |
|
|
密封 |
壳体 |
||||
|
QB2 |
40 ~ 200 |
1.0 |
1.1 |
1.5 |
法兰 |
|
40 ~ 200 |
1.6 |
1.76 |
2.4 |
法兰 |
|
双口排气阀安装
1.安装要求

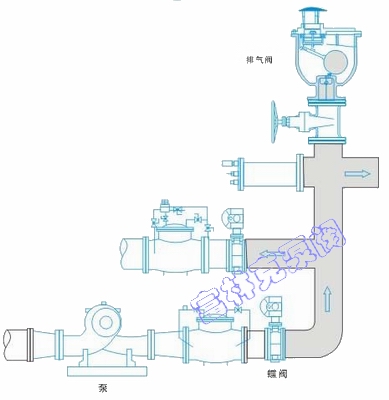

双口排气阀安装图于安装前，请先检查并清除主体内的杂物。
在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
若排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
2.位置的选择
排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时，往往局限于局部最高点，排气阀的安装位置有多种，只有对整个管道综合考虑，才能使排气效果达到最佳。新型复合式排气阀常见的安装地点有以下几个位置：局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。

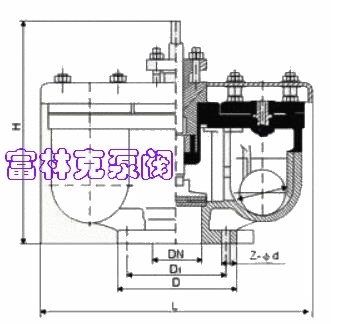

双口排气阀结构图
|
型号 |
公称通径 |
主要尺寸（mm） |
||||||
|
|
|
D |
D1 |
D2 |
L |
Z-φd |
介质 |
阀体材料 |
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
铸铁 |
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
铸铁 |
|
规格 |
50 |
75 |
100 |
150 |
200 |
|
立方米/小时 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |

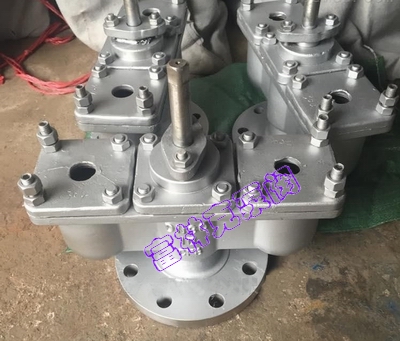

QB2双口排气阀
