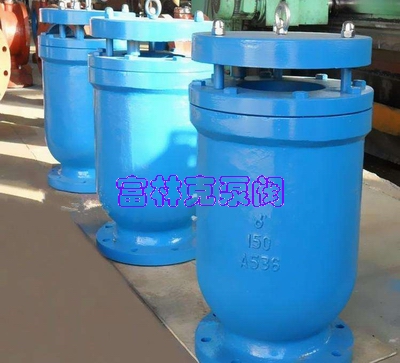

富林克P41X、P42X快速进排气阀本阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备
富林克P41X、P42X快速进排气阀本阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备

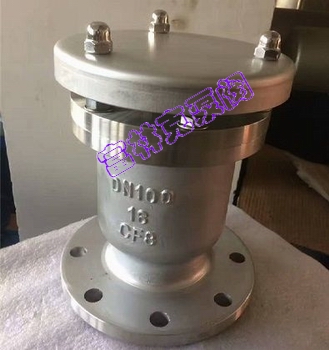

快速进排气阀应用
富林克P41X、P42X快速进排气阀本阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。 本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能快速吸进空气，以保管线因负压所产生损坏。
原理
管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气确保管路安全。
特点
能够排除管道中的气体，减少阻力，节约能源。
当管道负压时，本产品能快速自动吸气、防止管道破裂。
排气能力是普通双孔排气阀多倍。
浮球不锈钢，使用寿命长，安全可靠。
|
型号 |
公称通径 DN(mm) |
公称压力 PN(MPa) |
试验压力 (MPa) |
连接形式 |
|
|
密封 |
壳体 |
||||
|
P41X P42X |
40 ~ 200 |
1.0 |
1.1 |
1.5 |
法兰 |
|
40 ~ 200 |
1.6 |
1.76 |
2.4 |
法兰 |
|
快速进排气阀安装
1.安装要求

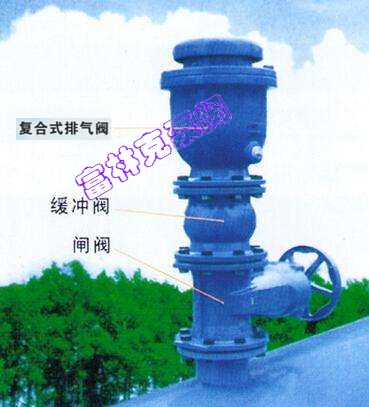

快速进排气阀安装图于安装前，请先检查并清除主体内的杂物。
在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
若排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
2.位置的选择
排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时，往往局限于局部最高点，排气阀的安装位置有多种，只有对整个管道综合考虑，才能使排气效果达到最佳。新型复合式排气阀常见的安装地点有以下几个位置：局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。

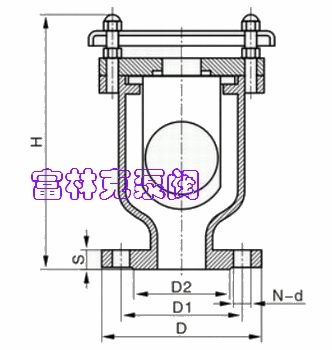

快速进排气阀结构图
|
公称通径 （DN） |
D |
D1 |
D2 |
D3 |
H |
Z-Φd |
|
25 |
115 |
85 |
65 |
140 |
285 |
4-14 |
|
50 |
160 |
125 |
102 |
200 |
340 |
4-14 |
|
80 |
195 |
160 |
135 |
230 |
490 |
4-18 |
|
100 |
215 |
180 |
158 |
250 |
545 |
4-18 |
|
150 |
280 |
240 |
212 |
300 |
615 |
8-23 |
|
200 |
335 |
295 |
268 |
380 |
730 |
8-23 |
|
规格 |
25 |
50 |
80 |
80 |
100 |
150 |
|
立方米/小时 |
4-8 |
11-22 |
22-40 |
42-60 |
61-122 |
83-166 |
