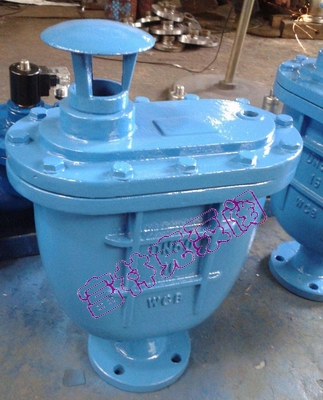

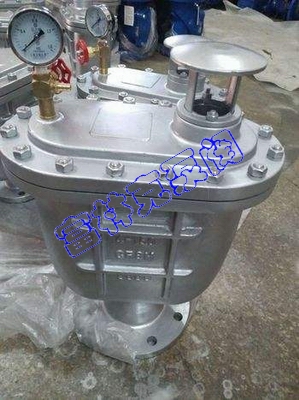

富林克CARX型清水复合式排气阀在浮球式和浮球杠杆式排气阀的基础上组合改进而成。可以将管道中的大量空气、 系统运行中的少量气体，连续不断地快速排到外界空气中
富林克CARX型清水复合式排气阀在浮球式和浮球杠杆式排气阀的基础上组合改进而成。可以将管道中的大量空气、 系统运行中的少量气体，连续不断地快速排到外界空气中
清水复合式排气阀结构
富林克CARX型清水复合式排气阀在浮球式和浮球杠杆式排气阀的基础上组合改进而成。可以将管道中的大量空气、 系统运行中的少量气体，连续不断地快速排到外界空气中。
清水复合式排气阀应用
CARV清水复合式排气阀用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管首，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。
清水复合式排气阀原理
当管内开始注水时，阀瓣处在开启位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。
|
NO |
名称 |
材质 |
|
1 |
阀体 |
HT200 、 WCB |
|
2 |
阀盖 |
HT200 、 WCB |
|
3 |
浮球 |
304 不锈钢 |
|
4 |
阀瓣 |
黄铜、不锈钢 |
|
5 |
杠杆 |
H59 黄铜 |
|
6 |
塞头 |
不锈钢 |
|
型号 |
公称通径 DN(mm) |
公称压力 PN(MPa) |
试验压力 (MPa) |
连接形式 |
|
|
密封 |
壳体 |
||||
|
CARX |
50 ~200 |
1.0 |
1.1 |
1.5 |
法兰 |
|
50 ~200 |
1.6 |
1.76 |
2.4 |
法兰 |
|
|
规格DN |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
立方米/小时 |
2-88 |
85-352 |
22-904 |
34-1413 |
76-3179 |
135-8831 |
212-8831 |
305-12717 |
415-17309 |
542-22608 |
清水复合式排气阀安装
在安装前，请先检查并清除主体内的杂物。

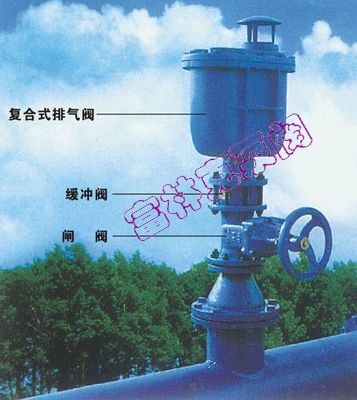

在阀前装一只闸阀（蝶阀），以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
若复合式排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀
安装位置--局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段均可设复合式排气阀。

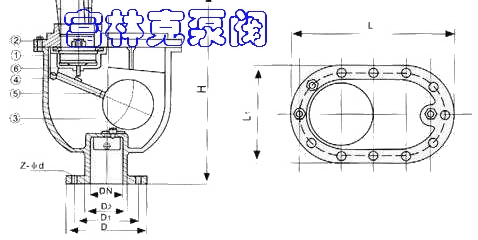

清水复合式排气阀结构图
|
公称通径 DN(mm) |
尺寸 (mm) |
||||
|
L |
L1 |
H |
Z |
d |
|
|
15 |
280 |
176 |
330 |
-- |
-- |
|
20 |
280 |
176 |
330 |
-- |
-- |
|
25 |
280 |
176 |
330 |
-- |
-- |
|
32 |
280 |
176 |
330 |
-- |
-- |
|
50 |
300 |
190 |
445 |
4 |
18 |
|
65 |
360 |
200 |
475 |
4 |
18 |
|
80 |
365 |
210 |
500 |
8 |
18 |
|
100 |
390 |
245 |
560 |
8 |
18 |
|
150 |
460 |
275 |
605 |
8 |
22 |
|
200 |
537 |
330 |
686 |
8 |
22 |
CARX清水复合式排气阀
