污水复合式排气阀结构

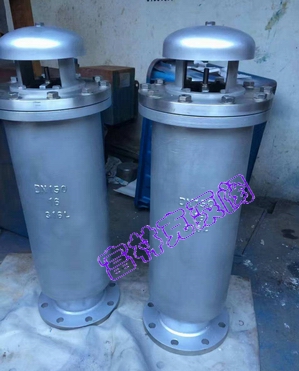

富林克SCAR污水复合式排气阀结构图SCAR型污水复合式排气阀:为圆桶式阀体,其内部主要有不锈钢浮球及塞头。本阀装设计于泵浦出水口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,管内一旦出现负压时,此阀能迅速吸入空气,以确保管线不会因负压面被损坏。
原理
当管内开始注水时,塞头停留在开位置,进行大量排气,当空气排完时,阀体内腔积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输入送时,如有少量空气聚集在阀内至相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当帛水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。
型号 |
公称通径 DN(mm) |
公称压力 PN(MPa) |
试验压力 (MPa) |
连接形式 |
|
密封 |
壳体 |
||||
SCAR |
50 ~200 |
1.0 |
1.1 |
1.5 |
法兰 |
50 ~200 |
1.6 |
1.76 |
2.4 |
法兰 |

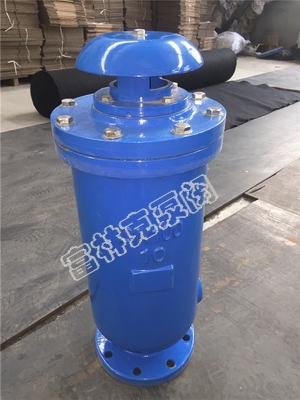

污水复合式排气阀特点
1、浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。
2、本产品是专用污水管道工程的排气阀。
3、浮球为不锈钢,使用寿命长,安全可靠。
4、能够排除管道中的气体,减少阻力,节约能源。
5、当管道负压时,能快速自动吸气,防止管道破裂。
序号 |
名称 |
材质 |
1 |
械杆 B |
不锈钢、锡青铜 |
2 |
活塞 |
不锈钢、锡青铜 |
3 |
顶塞 |
铝青铜 + 橡胶 |
4 |
杠杆 A |
不锈钢、锡青铅 |
5 |
垫圈环 |
合成橡胶 |
6 |
导套 |
不锈钢、铸黄铜 |
7 |
杠杆架 |
不锈钢、铸黄铜 |
8 |
浮球 |
不锈钢 |
9 |
阀盖 |
铸铁、 铸钢、不锈钢 |
10 |
阀体 |
铸铁、 铸钢、不锈钢 |
11 |
排气帽 |
灰铸铁、 Q4400-15 |

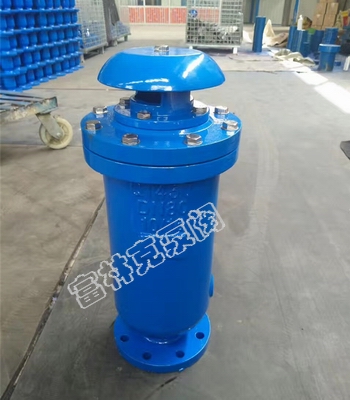

污水复合式排气阀安装
排气阀在使用过程中压力不能低于0.02Mpa,如低于0.02Mpa,排气阀容易出现漏水。必须配一只阀门作为检修用。SCAR排气阀与CARX排气阀原理一样,只是结构略作改动,杠杆机构稍有改进(如图)这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。次产品是专用污水管道工程的排气阀。
安装位置
污水排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时,往往局限于局部最高点,排气阀安装位置有多种,只有对整个管道综合考虑,才能使排气效果达到最佳。常见的安装地点有以下几个位置:局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。
注意事项
安装前,请先检查并清除主体内的杂物。

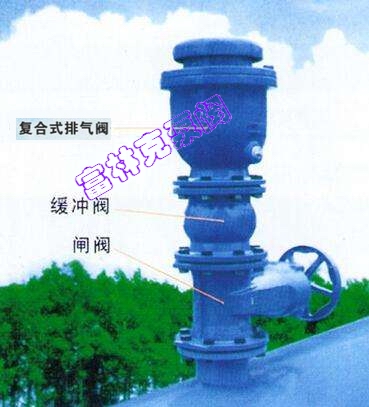

在阀前装一只闸阀,以便下次的安装维修。阀如果安装于荫井内,应有足够空间以便容纳技术人员调整及维护工作。
若污水复合式排气阀安装于室外,请注意阀门的保温,以防阀门内水结冰或冻裂阀门。
若排气阀所在管线送断水频繁,建议在排气阀前加装一个缓冲阀。
规格DN |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
立方米/小时 |
2-88 |
85-352 |
22-904 |
34-1413 |
76-3179 |
135-8831 |
212-8831 |
305-12717 |
415-17309 |
542-22608 |

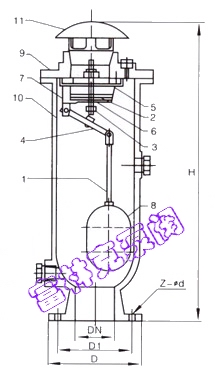

污水复合式排气阀结构图
公称通径 DN ( mm ) |
H |
D |
D1 |
Z |
Ф-d |
50 |
490 |
165 |
125 |
4 |
19 |
80 |
590 |
200 |
135 |
8 |
19 |
100 |
750 |
220 |
180 |
8 |
19 |
150 |
820 |
285 |
240 |
8 |
23 |
200 |
1000 |
340 |
295 |
8 |
23 |
250 |
1200 |
395 |
350 |
12 |
23 |
