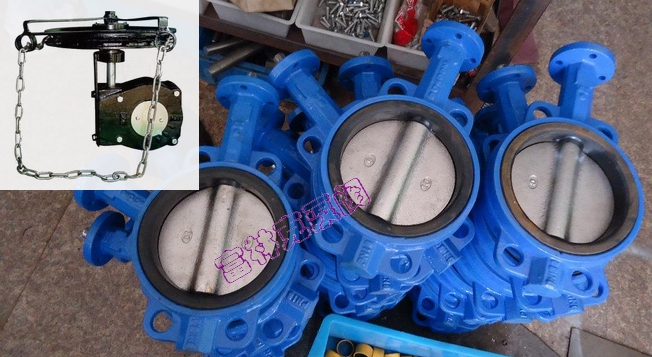

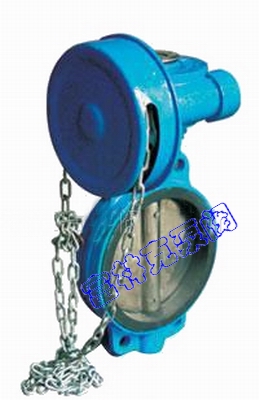

富林克链轮传动蝶阀适用于高空作业工况。由链轮传动机构和蝶阀阀体两大部份组成,利用链轮机构两交错轴之间的运动和动力,拉动铁链,链轮通过阀杆带动圆形蝶板作启闭件并随阀杆转动来开启、关闭
富林克链轮传动蝶阀适用于高空作业工况。由链轮传动机构和蝶阀阀体两大部份组成,利用链轮机构两交错轴之间的运动和动力,拉动铁链,链轮通过阀杆带动圆形蝶板作启闭件并随阀杆转动来开启、关闭
链轮蝶阀用途-

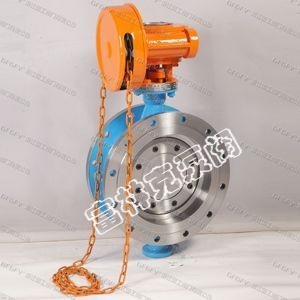

富林克链轮传动蝶阀适用于高空作业工况。由链轮传动机构和蝶阀阀体两大部份组成,利用链轮机构两交错轴之间的运动和动力,拉动铁链,链轮通过阀杆带动圆形蝶板作启闭件并随阀杆转动来开启、关闭。
采用标准
法兰连接尺寸：GB9115-88
GB91113-88；GB4216-84
结构长度：GB12221-89
压力试验：GB/T13927-92：ZBJ16006-90
|
公称通经 DN （ mm) |
50 ～ 2000 |
50 ～ 2000 |
|
|
公称药理 PN （ MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验 (MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验 (MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶： -40℃ ～ 90℃ 氟橡胶： -20℃ ～ 200℃ |
||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
||
|
泄漏率 |
符合 GB/T13927-92 标准 |
||

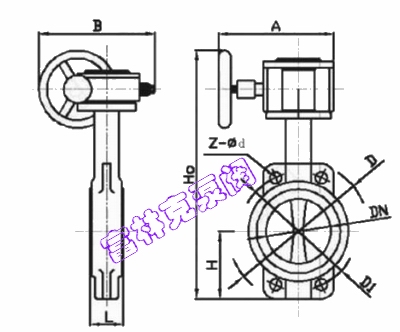

链轮蝶阀结构图
|
称通径 DN(mm) |
连接尺寸 |
|||
|
L |
D |
D1 |
Z-φd |
|
|
40 |
43 |
145 |
110 |
4-18 |
|
50 |
43 |
165 |
125 |
4-18 |
|
65 |
46 |
185 |
145 |
4-18 |
|
80 |
46 |
200 |
160 |
4-18 |
|
100 |
52 |
220 |
180 |
8-18 |
|
125 |
56 |
250 |
210 |
8-18 |
|
150 |
56 |
285 |
240 |
8-22 |
|
200 |
60 |
340 |
295 |
8-22 |
|
250 |
68 |
395 |
350 |
12-22 |
|
300 |
78 |
445 |
400 |
12-22 |
|
350 |
78 |
505 |
460 |
16-22 |
|
400 |
102 |
565 |
515 |
16-26 |
|
450 |
114 |
615 |
565 |
20-26 |
|
500 |
127 |
670 |
620 |
20-26 |
|
600 |
154 |
780 |
725 |
20-30 |
|
700 |
165 |
895 |
840 |
24-30 |
|
800 |
190 |
1015 |
950 |
24-33 |

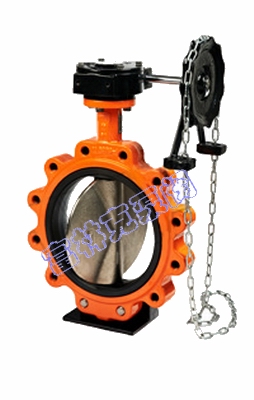

链轮蝶阀
