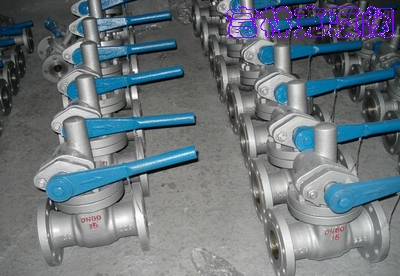

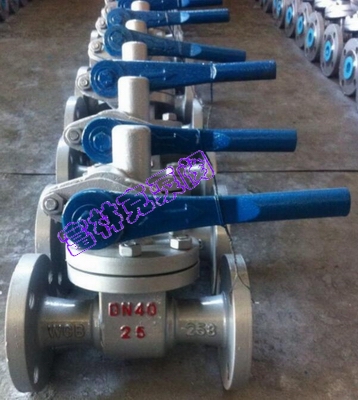

快速排污阀

富林克Z44H、Z48H快速排污阀是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的

型号：Z44H、Z48H
类别：快速排污阀
价格：0
产地：上海

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

提供全套解决方案
销售：021-51879261
传真：021-51879261
厂址：上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到：

快速排污阀应用
富林克Z44H、Z48H快速排污阀是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。
快速排污阀不仅结构简单、密封性好，而且体积小，重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。

快速排污阀标准
1.设计制造按GB/T12237989的规定。
2.检验和试验按GB/T13927992的规定。
3.法兰尺寸按JB79-59的规定。
4.压力--温度等级按GB9131的规定。
5.压缩弹簧按GB/T1239.2的规定。
6.结构长度按JB/T6900-93的规定。
7.标志按GB/T12220989的规定。

**快速排污阀材料**
零件名称	阀体、阀盖	阀座、闸板	阀杆	齿轮轴	填料	垫片	扳手
PZ44H、PZ48H	铸钢	铬不锈钢	铬不锈钢	铬不锈钢	油浸石墨石棉盘根	橡胶石棉板	球墨铸铁

快速排污阀原理
快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷。虽然对于压缩弹簧，加载的瑞奇排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封。密封压差还应小于启闭压差，以确保开启灵活。

**快速排污阀性能**
型号	公称压力	试验压力Ps（MPa）		适用介质	适用介质（℃）
PZ44H、PZ48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
PZ44H、PZ48H-16P
PZ44H、PZ48H-25C	2.5	3.8	2.8
PZ44H、PZ48H-25P					≤425
PZ44H、PZ48H-40C	4.0	6.0	4.4
PZ44H、PZ48H-40P					≤250

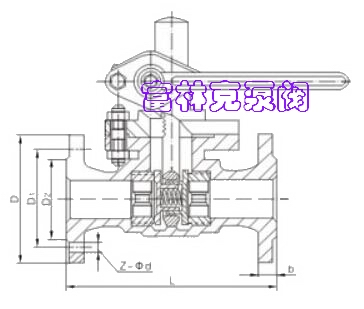

快速排污阀结构图

**快速排污阀尺寸**
公称压力 PN（MPa）	公称通径 DN（mm）	-									重量（kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	2 3 0	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38
