富林克Z41W不锈钢闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力
富林克Z41W不锈钢闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力
不锈钢法兰闸阀应用
富林克Z41W不锈钢闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性
设计与制造 |
GB/T12234 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
法兰尺寸 |
JB79 |
|
检验与试验 |
JB/T9092 |
|
材 料 |
碳钢 |
GB/T12229 |
不锈钢 |
GB/T12230 |
|
标 志 |
GB/T12220 |
|
供 货 |
JB/T7928 |
不锈钢法兰闸阀特点
1.不锈钢闸阀操作时的启闭方向,一律应顺时针关闭
2.结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
3.密封面采用不锈钢和硬质合金,使用寿命长
4.不锈钢闸阀采用柔性石墨填料、密封可靠,操作轻便灵活
5.阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性
6.采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如
7.阀体(包括变速传动箱体)内外,首先应抛丸清砂除锈,力求静电喷涂粉状无毒环氧树脂,厚度达3mm以上。特大型阀门静电喷涂无毒环氧树脂有困难时,亦应刷涂、喷涂相似的无毒环氧漆。
8.阀体内部以及阀板各个部位要求全面防腐,一方面浸泡在水中不会锈蚀,在两种金属之间不产生电化学腐蚀;二方面表面光滑使过水阻力减少。
型号 |
公称压力 (MPa) |
实验压力 |
工作温度 (℃) |
适用介质 |
||
强度 ( 水 )(Mpa) |
密封 ( 水 ) 空气 |
低压密封空气 (Mpa) |
||||
Z41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
硝酸类 |
||||||
ACETICACID |
||||||
醋酸类 |
||||||
NITRICACID |
||||||
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
阀体 / 阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo 2 Ti |
ZG00Cr17Ni14Mo 2 |
WCB |
零件名称 |
ZG1Cr18Ni9Ti 系列 |
ZG00Cr18Ni10 系列 |
ZG1Cr18Ni12Mo 2 Ti 系列 |
ZG00Cr17Ni14Mo 2 系列 |
WCB 系列 |
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo 2 Ti |
ZG00Cr17Ni14Mo 2 |
1Cr13 |
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo 2 Ti |
ooCr17Ni14Mo 2 |
1Cr13 |
填料 |
PTFE 编织 |
PTFE 编织 |
PTFE 编织 |
PTFE 编织 |
石墨 Graphite |
垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨 +304 Graphite+304 |
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo 2 Ti |
ZG00Cr17Ni14Mo 2 |
WCB |
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo 2 Ti |
00Cr17Ni14Mo 2 |
1Cr13 |
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

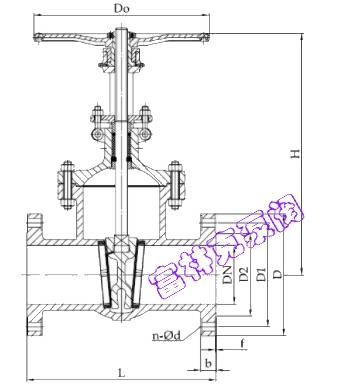

不锈钢法兰闸阀结构图
公称压力PN(MPa) |
公称通径DN(mm) |
连接尺寸 |
外形尺寸 |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
Do |
H |
质量(kg) |
||
1.6 |
15 |
130 |
95 |
65 |
46 |
|
14 |
2 |
|
4-φ14 |
120 |
220 |
4 |
20 |
150 |
105 |
75 |
55 |
|
14 |
2 |
|
4-φ14 |
140 |
256 |
6 |
|
25 |
160 |
116 |
85 |
65 |
|
14 |
2 |
|
4-φ14 |
160 |
276 |
6 |
|
32 |
180 |
135 |
100 |
78 |
|
16 |
2 |
|
4-φ18 |
180 |
280 |
7 |
|
40 |
200 |
145 |
110 |
86 |
|
16 |
3 |
|
4-φ18 |
200 |
300 |
18 |
|
50 |
250 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
240 |
358 |
29 |
|
65 |
265 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
255 |
415 |
32 |
|
80 |
280 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
280 |
435 |
46 |
|
100 |
300 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
320 |
500 |
63 |
|
150 |
350 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
360 |
675 |
134 |
|
200 |
400 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
400 |
818 |
192 |
|
250 |
450 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
456 |
970 |
273 |
|
300 |
500 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
500 |
1140 |
379 |
|
350 |
550 |
520 |
470 |
435 |
|
34 |
4 |
|
16-φ25 |
600 |
1280 |
590 |
|
400 |
600 |
580 |
525 |
485 |
|
36 |
4 |
|
16-φ30 |
720 |
1450 |
850 |
|
450 |
650 |
640 |
585 |
545 |
|
40 |
4 |
|
20-φ30 |
720 |
1580 |
910 |
|
500 |
700 |
705 |
650 |
608 |
|
44 |
4 |
|
20-φ34 |
720 |
1675 |
958 |
|
600 |
800 |
840 |
770 |
718 |
|
48 |
5 |
|
20-φ41 |
800 |
1990 |
1180 |
|
2.5 |
15 |
130 |
95 |
65 |
46 |
|
14 |
2 |
|
4-φ14 |
120 |
220 |
4 |
20 |
150 |
105 |
75 |
55 |
|
14 |
2 |
|
4-φ14 |
140 |
256 |
6 |
|
25 |
160 |
116 |
85 |
65 |
|
14 |
2 |
|
4-φ14 |
160 |
276 |
7 |
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
180 |
280 |
8 |
|
40 |
200 |
145 |
110 |
86 |
|
18 |
3 |
|
4-φ18 |
200 |
300 |
18 |
|
50 |
250 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
358 |
29 |
|
65 |
265 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
255 |
415 |
34 |
|
80 |
280 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
280 |
435 |
46 |
|
100 |
300 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
320 |
500 |
64 |
|
150 |
350 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
360 |
675 |
134 |
|
200 |
400 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
400 |
818 |
213 |
|
250 |
450 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
456 |
970 |
290 |
|
300 |
500 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
500 |
1140 |
399 |
|
350 |
550 |
550 |
490 |
448 |
|
44 |
4 |
|
16-φ34 |
600 |
1280 |
631 |
|
400 |
600 |
610 |
550 |
505 |
|
48 |
4 |
|
16-φ34 |
720 |
1450 |
900 |
|
450 |
650 |
660 |
600 |
555 |
|
50 |
4 |
|
20-φ34 |
720 |
1580 |
965 |
|
500 |
700 |
730 |
660 |
610 |
|
52 |
4 |
|
20-φ41 |
720 |
1675 |
1035 |
|
600 |
800 |
840 |
770 |
718 |
|
56 |
5 |
|
20-φ41 |
800 |
1990 |
1260 |
|
4.0 |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
280 |
371 |
30 |
65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
300 |
432 |
40 |
|
80 |
310 |
195 |
160 |
135 |
12l |
22 |
3 |
4 |
8-φ18 |
320 |
455 |
52 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-φ23 |
360 |
551 |
82 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-φ25 |
400 |
708 |
153 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-φ30 |
450 |
885 |
262 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4.5 |
12-φ34 |
560 |
1015 |
366 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4.5 |
16-φ34 |
640 |
1160 |
563 |
|
350 |
850 |
570 |
510 |
465 |
422 |
|
4 |
5 |
16-φ41 |
640 |
1310 |
920 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
20-φ4l |
720 |
1490 |
1350 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20-φ4l |
800 |
2050 |
2000 |
|
6.4 |
50 |
250 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ18 |
280 |
402 |
35 |
65 |
280 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ18 |
300 |
450 |
43 |
|
80 |
310 |
210 |
170 |
140 |
12l |
30 |
3 |
4 |
8-φ18 |
320 |
475 |
62 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8-φ23 |
360 |
565 |
88 |
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-φ25 |
400 |
712 |
180 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-φ30 |
450 |
890 |
275 |
|
250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4.5 |
12-φ34 |
560 |
1030 |
408 |
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4.5 |
16-φ34 |
720 |
1182 |
59 |
