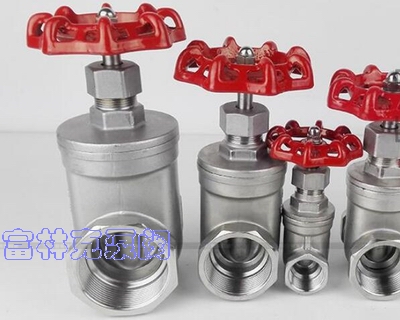

富林克Z15W不锈钢内螺纹闸阀的阀杆通过手轮的转动做升降运动，阀瓣通过阀杆的升降来实现启闭
富林克Z15W不锈钢内螺纹闸阀的阀杆通过手轮的转动做升降运动，阀瓣通过阀杆的升降来实现启闭
不锈钢内螺纹闸阀应用
富林克Z15W不锈钢内螺纹闸阀的阀杆通过手轮的转动做升降运动，阀瓣通过阀杆的升降来实现启闭
主要特点
多种螺纹端供选择
不锈钢一体式阀座
采用脱蜡精密铸造
流体阻力小，密封面受介质的冲刷和侵蚀小。
开闭省力，介质流向不受限制，不扰流、不降压力。
公称压力：2.5MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
标准：
设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准：ASME B1.20.1,BS21、DIN 2999/259,ISO 228/1、JIS B 0203,ISO 7/1
检测标准：MSS SP-110，EN 12266
|
序号NO. |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
闸板 |
不锈钢CF8M/CF8 |
|
3 |
阀杆 |
不锈钢SS316/304 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯PTFE |
|
6 |
止推垫片 |
不锈钢SS304 |
|
7 |
阀杆架 |
不锈钢SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯PTFE |
|
9 |
螺母 |
不锈钢SS304 |
|
10 |
填料压盖螺母 |
不锈钢SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铬牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢SS304 |
|
14 |
手轮螺母 |
不锈钢SS304 |

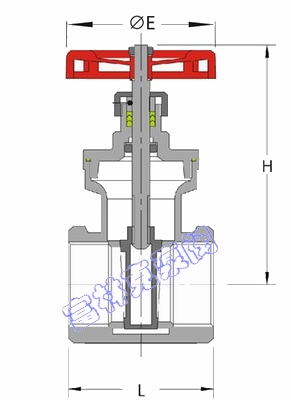

不锈钢内螺纹闸阀结构图
|
尺寸 SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
