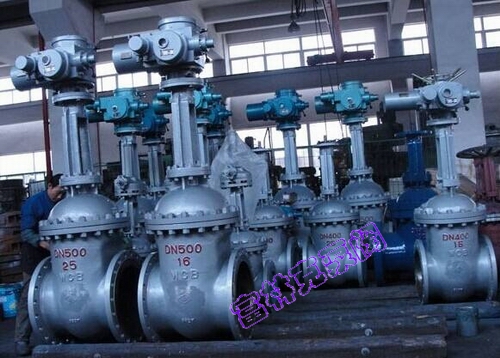

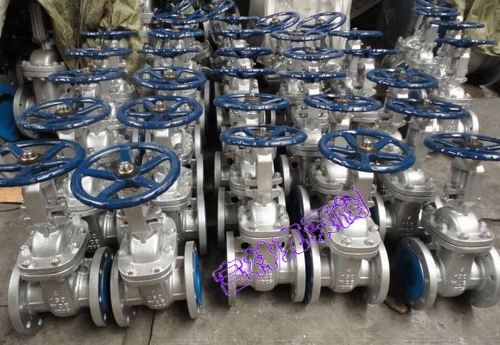

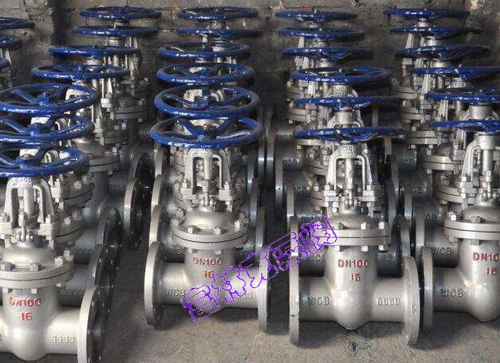

富林克Z41H铸钢法兰闸阀是以铸钢为阀体材质的闸阀,铸钢的优点是有更大的设计灵活性和可变性、提高整体结构强度和大范围的重量变化。铸钢闸阀也是历史悠久,使用广泛的阀门结构形式之一
富林克Z41H铸钢法兰闸阀是以铸钢为阀体材质的闸阀,铸钢的优点是有更大的设计灵活性和可变性、提高整体结构强度和大范围的重量变化。铸钢闸阀也是历史悠久,使用广泛的阀门结构形式之一
铸钢法兰闸阀应用
富林克Z41H铸钢法兰闸阀是以铸钢为阀体材质的闸阀,铸钢的优点是有更大的设计灵活性和可变性、提高整体结构强度和大范围的重量变化。铸钢闸阀也是历史悠久,使用广泛的阀门结构形式之一。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
执行标准
设计规范:GB/T 12234
结构长度:GB/T 12221
连接法兰:JB/T 79
试验与检验:JB/T 9092
压力-温度:GB/T 9131
产品标识:GB/T 12220
铸钢法兰闸阀特点
1.阀体全部为精密铸造阀体,材质WCB达标,外观精细,无沙眼,每批铸件都有炉号标志,方便生产跟踪 ,保材质检验
2.阀座cr系+堆焊507钼,增加阀座耐磨性
3.阀盖和阀杆接触的地方做倒密封处理,防止外漏
4.阀杆采用旋风铣加工,避免阀杆弯曲导致开关困难
5.每台阀门出厂均按照国家标准做壳体,密封双层压力检测
6.密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
7.阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性
8.采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如
型号 |
公称压力 (MPa) |
实验压力 |
工作温度 (℃) |
适用介质 |
||
强度水( MPa ) |
密封(水)空气( MPa ) |
低压密封空气( MPa ) |
||||
Z41H-16C Z41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
酸类 、 水、油品、蒸汽 |
Z41H- 25 C Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
酸类 、 水、油品、蒸汽 |
Z41H- 40 C Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
酸类 、 水、油品、蒸汽 |
Z41H- 64 C Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
酸类 、 水、油品、蒸汽 |
阀体 / 阀盖 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
零件名称 |
ZGICr18Ni9Tit 系列 |
ZG00Cr18Ni10 系列 |
ZG1Cr18Ni12M02Ti 系列 |
ZG00Cr17Ni14M02 系列 |
WCB 系列 |
闸板 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
阀杆 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
填料 |
PTFE 编织 |
PTFE 编织 |
PTFE 编织 |
PTFE 编织 |
石墨 |
垫片 |
304L + PTFE |
304L + PTFE |
316 + PTFE |
316L + PTFE |
石墨 |
压盖 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 系列 |
WCB |
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

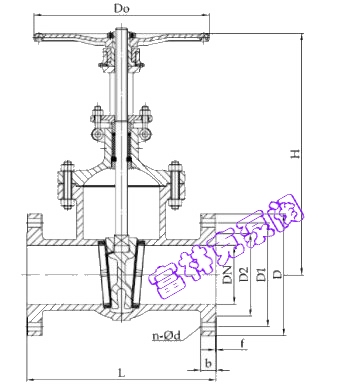

铸钢法兰闸阀结构图
公称压力PN(MPa) |
公称通径DN(mm) |
连接尺寸 |
外形尺寸 |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
Do |
H |
质量(kg) |
||
1.6 |
15 |
130 |
95 |
65 |
46 |
|
14 |
2 |
|
4-φ14 |
120 |
220 |
4 |
20 |
150 |
105 |
75 |
55 |
|
14 |
2 |
|
4-φ14 |
140 |
256 |
6 |
|
25 |
160 |
116 |
85 |
65 |
|
14 |
2 |
|
4-φ14 |
160 |
276 |
6 |
|
32 |
180 |
135 |
100 |
78 |
|
16 |
2 |
|
4-φ18 |
180 |
280 |
7 |
|
40 |
200 |
145 |
110 |
86 |
|
16 |
3 |
|
4-φ18 |
200 |
300 |
18 |
|
50 |
250 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
240 |
358 |
29 |
|
65 |
265 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
255 |
415 |
32 |
|
80 |
280 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
280 |
435 |
46 |
|
100 |
300 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
320 |
500 |
63 |
|
150 |
350 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
360 |
675 |
134 |
|
200 |
400 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
400 |
818 |
192 |
|
250 |
450 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
456 |
970 |
273 |
|
300 |
500 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
500 |
1140 |
379 |
|
350 |
550 |
520 |
470 |
435 |
|
34 |
4 |
|
16-φ25 |
600 |
1280 |
590 |
|
400 |
600 |
580 |
525 |
485 |
|
36 |
4 |
|
16-φ30 |
720 |
1450 |
850 |
|
450 |
650 |
640 |
585 |
545 |
|
40 |
4 |
|
20-φ30 |
720 |
1580 |
910 |
|
500 |
700 |
705 |
650 |
608 |
|
44 |
4 |
|
20-φ34 |
720 |
1675 |
958 |
|
600 |
800 |
840 |
770 |
718 |
|
48 |
5 |
|
20-φ41 |
800 |
1990 |
1180 |
|
2.5 |
15 |
130 |
95 |
65 |
46 |
|
14 |
2 |
|
4-φ14 |
120 |
220 |
4 |
20 |
150 |
105 |
75 |
55 |
|
14 |
2 |
|
4-φ14 |
140 |
256 |
6 |
|
25 |
160 |
116 |
85 |
65 |
|
14 |
2 |
|
4-φ14 |
160 |
276 |
7 |
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
180 |
280 |
8 |
|
40 |
200 |
145 |
110 |
86 |
|
18 |
3 |
|
4-φ18 |
200 |
300 |
18 |
|
50 |
250 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
358 |
29 |
|
65 |
265 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
255 |
415 |
34 |
|
80 |
280 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
280 |
435 |
46 |
|
100 |
300 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
320 |
500 |
64 |
|
150 |
350 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
360 |
675 |
134 |
|
200 |
400 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
400 |
818 |
213 |
|
250 |
450 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
456 |
970 |
290 |
|
300 |
500 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
500 |
1140 |
399 |
|
350 |
550 |
550 |
490 |
448 |
|
44 |
4 |
|
16-φ34 |
600 |
1280 |
631 |
|
400 |
600 |
610 |
550 |
505 |
|
48 |
4 |
|
16-φ34 |
720 |
1450 |
900 |
|
450 |
650 |
660 |
600 |
555 |
|
50 |
4 |
|
20-φ34 |
720 |
1580 |
965 |
|
500 |
700 |
730 |
660 |
610 |
|
52 |
4 |
|
20-φ41 |
720 |
1675 |
1035 |
|
600 |
800 |
840 |
770 |
718 |
|
56 |
5 |
|
20-φ41 |
800 |
1990 |
1260 |
|
4.0 |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
280 |
371 |
30 |
65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
300 |
432 |
40 |
|
80 |
310 |
195 |
160 |
135 |
12l |
22 |
3 |
4 |
8-φ18 |
320 |
455 |
52 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-φ23 |
360 |
551 |
82 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-φ25 |
400 |
708 |
153 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-φ30 |
450 |
885 |
262 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4.5 |
12-φ34 |
560 |
1015 |
366 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4.5 |
16-φ34 |
640 |
1160 |
563 |
|
350 |
850 |
570 |
510 |
465 |
422 |
|
4 |
5 |
16-φ41 |
640 |
1310 |
920 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
20-φ4l |
720 |
1490 |
1350 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20-φ4l |
800 |
2050 |
2000 |
|
6.4 |
50 |
250 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ18 |
280 |
402 |
35 |
65 |
280 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ18 |
300 |
450 |
43 |
|
80 |
310 |
210 |
170 |
140 |
12l |
30 |
3 |
4 |
8-φ18 |
320 |
475 |
62 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8-φ23 |
360 |
565 |
88 |
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-φ25 |
400 |
712 |
180 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-φ30 |
450 |
890 |
275 |
|
250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4.5 |
12-φ34 |
560 |
1030 |
408 |
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4.5 |
16-φ34 |
720 |
1182 |
