富林克G41J衬胶隔膜阀是一种常见的隔断阀,采用带有各种橡胶衬在阀腔上和耐腐蚀的隔膜组成,无填料函结构、启闭件为耐腐蚀弹性隔膜片,阀体流道平滑顺通,具有阻力小,流量大、无外漏、防火防静电的特点
富林克G41J衬胶隔膜阀是一种常见的隔断阀,采用带有各种橡胶衬在阀腔上和耐腐蚀的隔膜组成,无填料函结构、启闭件为耐腐蚀弹性隔膜片,阀体流道平滑顺通,具有阻力小,流量大、无外漏、防火防静电的特点
衬胶隔膜阀应用
富林克G41J衬胶隔膜阀是一种常见的隔断阀,采用带有各种橡胶衬在阀腔上和耐腐蚀的隔膜组成,无填料函结构、启闭件为耐腐蚀弹性隔膜片,阀体流道平滑顺通,具有阻力小,流量大、无外漏、防火防静电的特点,通常适用于印织,印染、漂白、食品、洗涤、化工、污水处理、医药、造纸、电力、市政等各种工控
特点
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道,使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 运动的部件就是隔膜,不存在锈蚀及抱死现象;
6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。
设计与制造 |
GB12239 |
结构长度 |
GB1221/JB1688 |
法兰尺寸 |
JB78/JB79(GB HG SH) |
压力试验 |
GB/T13927 |
标签 |
GB12220 |
供货 |
GB/T12252 |
型号 |
G41J衬胶隔膜阀 |
||
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
密封试压Mpa |
0.7 |
1.1 |
1.76 |
使用 温度 |
-20℃~100℃ |
||
材质 |
阀体:铸铁、碳钢 衬里/阀座 : 天然橡胶/EPDM/丁基橡胶等 |
视裹材质(代号) |
适用温度 |
适用介质 |
硬橡胶(NR) |
-10℃~85℃ |
除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。 |
软橡胶(BR) |
-10℃~85℃ |
具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。 |
丁基胶(IIR) |
-10℃~120℃ |
抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 |
(CR)-10℃~120℃ |
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。 |
铸铁不视裹 |
-40℃~100℃ |
非腐蚀性介质 |

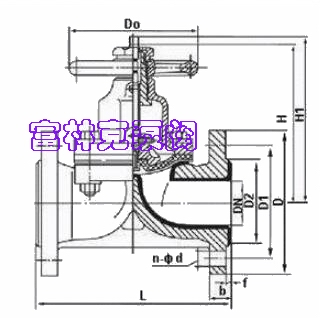

衬胶隔膜阀结构图
公称通径 |
标准值 |
参考值 |
||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D 1 |
D 2 |
f |
b |
Z-фd |
d 0 |
H |
H1 |
WT(kg) |
|
|
PN0.6MPa / PN1.0MPa |
||||||||||
15 |
1/2 |
125 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
100 |
105 |
110 |
3.5 |
20 |
3/4 |
135 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
100 |
115 |
125 |
4 |
25 |
1 |
145 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
120 |
120 |
135 |
5.5 |
32 |
1 1 /4 |
160 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
120 |
125 |
150 |
8 |
40 |
1 1 /2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
140 |
135 |
175 |
11 |
50 |
2 |
210 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
140 |
155 |
195 |
14 |
65 |
2 1 /2 |
250 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
170 |
200 |
23 |
80 |
3 |
300 |
195 |
160 |
135 |
3 |
22 |
4-ф18 |
200 |
200 |
255 |
29 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-ф18 |
280 |
270 |
325 |
46 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-ф18 |
320 |
335 |
405 |
70 |
150 |
6 |
460 |
280 |
240 |
210 |
3 |
24 |
8-ф23 |
320 |
370 |
450 |
95 |
200 |
8 |
570 |
335 |
295 |
265 |
3 |
26 |
8-ф23 |
400 |
480 |
600 |
170 |
250 |
10 |
680 |
390 |
350 |
320 |
3 |
28 |
12-ф23 |
500 |
545 |
620 |
270 |
300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-ф23 |
500 |
585 |
680 |
320 |
PN1.6MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
120 |
110 |
115 |
4 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
120 |
120 |
130 |
5 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
140 |
125 |
140 |
6 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
140 |
130 |
155 |
9 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
160 |
140 |
180 |
12 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
160 |
160 |
200 |
15 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
175 |
205 |
24 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-ф18 |
200 |
205 |
260 |
30 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-ф18 |
280 |
275 |
330 |
48 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-ф18 |
320 |
340 |
410 |
75 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-ф23 |
320 |
375 |
460 |
105 |
200 |
8 |
600 |
335 |
295 |
265 |
3 |
30 |
12-ф23 |
400 |
485 |
605 |
182 |
250 |
10 |
730 |
405 |
355 |
320 |
3 |
32 |
12-ф25 |
500 |
550 |
625 |
295 |
300 |
12 |
850 |
460 |
410 |
375 |
4 |
34 |
12-ф25 |
500 |
590 |
685 |
345 |
