富林克H42J立式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，是一种新型结构，液体只能让垂直向上流动，一旦液体停直向上流动时，阀芯依靠弹簧力自动掉落至原位，与阀体内部的密封圈相结合，致使阀门自动关闭
富林克H42J立式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，是一种新型结构，液体只能让垂直向上流动，一旦液体停直向上流动时，阀芯依靠弹簧力自动掉落至原位，与阀体内部的密封圈相结合，致使阀门自动关闭
立式衬胶止回阀应用
富林克H42J立式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，是一种新型结构，液体只能让垂直向上流动，一旦液体停直向上流动时，阀芯依靠弹簧力自动掉落至原位，与阀体内部的密封圈相结合，致使阀门自动关闭。
|
技 术 规 范 |
|
|
设计与制造 |
GB/T12235、GB/T12236 |
|
结构长度 |
GB/T12221、JB/T96 |
|
法兰标准 |
JB/T79-94 |
|
|
JB/T78 |
|
压力试验 |
GB/T13927 |
|
型号 |
H42J立式衬胶止回阀 |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～100℃ |
||
|
介质 |
适用于除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质 |
||
|
材质 |
阀体：铸铁、 碳钢 衬里/阀座 ： 天然橡胶/EPDM/丁基橡胶等 |
||

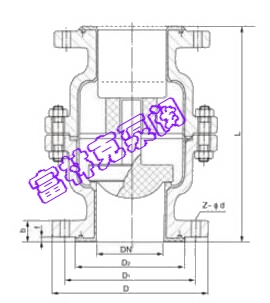

立式衬胶止回阀结构图
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
4 |
|
32 |
11/4 |
110 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
5 |
|
40 |
11/2 |
125 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
6 |
|
50 |
2 |
140 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
8 |
|
65 |
21/2 |
160 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
10 |
|
80 |
3 |
185 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
13.5 |
|
100 |
4 |
210 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
28.5 |
|
150 |
6 |
300 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
48 |
|
200 |
8 |
380 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
105 |
|
250 |
10 |
356 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
165 |
|
300 |
12 |
457 |
460 |
410 |
375 |
4 |
34 |
12-Ф25 |
195 |
立式衬胶止回阀
