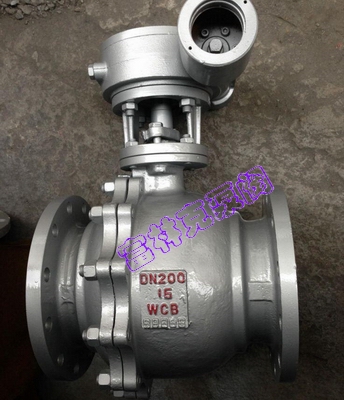

富林克FDQ41F防盗球阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失,而研制设计成功的阀门产品。该防盗球阀具有防盗性能好,可以达到零泄漏、开关轻关轻松、密封效果稳定、使用寿命长等特点
富林克FDQ41F防盗球阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失,而研制设计成功的阀门产品。该防盗球阀具有防盗性能好,可以达到零泄漏、开关轻关轻松、密封效果稳定、使用寿命长等特点
防盗球阀应用
富林克FDQ41F防盗球阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失,而研制设计成功的阀门产品。该防盗球阀具有防盗性能好,可以达到零泄漏、开关轻关轻松、密封效果稳定、使用寿命长等特点。
防盗球阀配有专用手轮,如摘取手轮后,显现多角锁外眾,无外力作用下360度任意旋转,其它外牵引力(如管 子钳,摆手等)都无法打开,阀门启闭物始终保持静止状态。,适用于输油(气)管线,油田管道,石油开采输送,油罐车,油罐放油作防盗启闭装罝。具有质量可靠,零外漏,性能稳定,配套面广等特点
阀体材料 |
碳钢WCB、不锈钢304、316 |
|
公称压力 Mpa |
1.6 |
2.5 |
壳体试压 Mpa |
2.4 |
3.75 |
密封试压Mpa |
1.76 |
2.75 |
使用 温度 |
-20℃~120℃ |
|
介质 : |
水、油品、气体 |
防盗球阀结构图
型号 |
通径 DN |
尺寸(mm) |
||||||||
L |
D |
D1 |
Z-Φd |
H |
b |
Do |
A |
B |
||
(FD)Q41F-16C |
20 |
140 |
105 |
75 |
4-14 |
204 |
14 |
160 |
245 |
200 |
25 |
140 |
115 |
85 |
4-14 |
215 |
14 |
160 |
245 |
200 |
|
32 |
165 |
135 |
100 |
4-18 |
240 |
16 |
160 |
245 |
200 |
|
40 |
180 |
145 |
110 |
4-18 |
264 |
16 |
160 |
265 |
200 |
|
50 |
200 |
160 |
125 |
4-18 |
274 |
16 |
160 |
265 |
200 |
|
65 |
220 |
180 |
145 |
4-18 |
379 |
18 |
240 |
322 |
200 |
|
80 |
250 |
195 |
160 |
8-18 |
389 |
20 |
240 |
322 |
280 |
|
100 |
280 |
215 |
180 |
8-18 |
416 |
20 |
240 |
342 |
280 |
|
125 |
320 |
245 |
210 |
8-18 |
542 |
22 |
310 |
342 |
280 |
|
150 |
360 |
280 |
240 |
8-23 |
572 |
24 |
310 |
422 |
420 |
|
200 |
400 |
335 |
295 |
12-23 |
600 |
26 |
310 |
422 |
420 |
|
(FD)Q41F-25C |
20 |
140 |
105 |
75 |
4-14 |
204 |
16 |
160 |
245 |
200 |
25 |
140 |
115 |
85 |
4-14 |
215 |
16 |
160. |
245 |
200 |
|
32 |
165 |
135 |
100 |
4-18 |
240 |
18 |
160 |
245 |
200 |
|
40 |
180 |
145 |
110 |
4-18 |
264 |
18 |
160 |
265 |
200 |
|
50 |
200 |
160 |
125 |
4-18 |
274 |
20 |
160 |
265 |
200 |
|
65 |
220 |
180 |
145 |
8-18 |
379 |
22 |
240 |
322 |
200 |
|
80 |
250 |
195 |
160 |
8-18 |
389 |
22 |
240 |
322 |
280 |
|
100 |
320 |
230 |
190 |
8-23 |
416 |
24 |
240 |
342 |
280 |
|
125 |
350 |
270 |
220 |
8-25 |
542 |
28 |
310 |
342 |
280 |
|
150 |
400 |
300 |
250 |
8-25 |
572 |
30 |
310 |
422 |
420 |
|
200 |
457 |
360 |
310 |
12-25 |
720 |
34 |
310 |
422 |
420 |
|
(FD)Q41F-40C |
20 |
140 |
105 |
75 |
4-14 |
204 |
16 |
160 |
245 |
200 |
25 |
150 |
115 |
85 |
4-14 |
215 |
16 |
160 |
245 |
200 |
|
32 |
180 |
135 |
100 |
4-18 |
240 |
18 |
160 |
245 |
200 |
|
40 |
200 |
145 |
110 |
8-18 |
264 |
18 |
160 |
265 |
200 |
|
50 |
220 |
160 |
125 |
8-18 |
274 |
20 |
160 |
265 |
200 |
|
65 |
250 |
180 |
145 |
8-18 |
379 |
22 |
240 |
322 |
200 |
|
80 |
280 |
195 |
160 |
8-18 |
389 |
22 |
240 |
322 |
280 |
|
100 |
320 |
230 |
190 |
8-23 |
416 |
24 |
160 |
342 |
280 |
