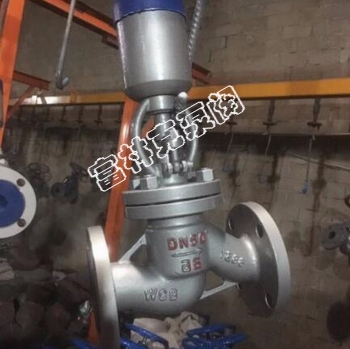

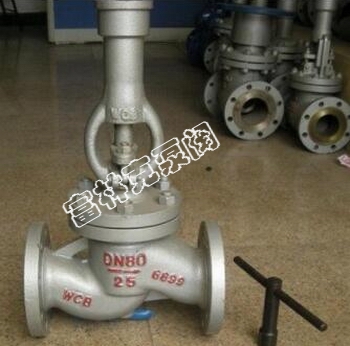

富林克FDJ41H防盗截止阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失而设计成功的防盗阀门。防盗截止阀具有防盗性能好(三保险),开关轻松、密封效果稳定、使用寿命长等特点。

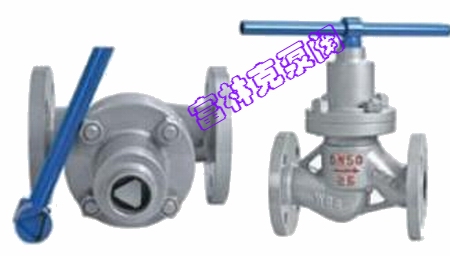

防盗截止阀配有专用手轮,如摘取手轮后,显现多角锁外眾,无外力作用下360度任意旋转,其它外牵引力(如管子钳,摆手等)都无法打开,阀门启闭物始终保持静止状态。
使用方法:
防盗阀门安装后,拿附件扳手上端的小六角旋出阀门上盖的小内六角螺丝,移开盖子,中间就是锁芯,如带钥匙锁芯就用钥匙打开,如带密码锁芯(见防盗阀门的密码编制和使用),拿出锁芯后,就用附件扳手下端打开(或关闭)阀门的蝶扳,顺时针关,逆时针开
结构特点:
1.防盗截止阀安装后,拿附件扳手,套在阀门顶部键槽内打开(或关闭)阀门的闸板,顺时针关,逆时针开。
2.零外漏:应用“无泄漏传动技术”,把启闭系统封在阀体内部,转动专用手轮,完成阀门的启闭操作,彻底杜绝了外漏;
3.防盗:由于专用手轮与阀杆无机械连接,操作完毕后可将手轮取下带走,可避免误操作兼起防盗作用,便于控制、管理;
4.密码锁:利用磁场的导极性、强弱变化和机械尺寸设计不同等特性,可使产品具有“密码锁”功能,即指定的阀门只能用指定的手轮来开启,实现“一阀一钥”、“多阀一钥”;
5.使用寿命长:由于阀门实现全密封机构,取消了盘根填料,减少阀杆磨损,使阀门启闭灵活,且不会生锈,延长了阀门使用寿命;
6.环保无污染:由于杜绝了外漏,改观了使用现场的工作环境,解决了现场的污染难题,是一种正真的绿色环保阀门。
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
公称压力 Mpa |
1.6 |
2.5 |
壳体试压 Mpa |
2.4 |
3.75 |
密封试压Mpa |
1.76 |
2.75 |
使用 温度 |
-20℃~350℃ |
|
介质 : |
水、油品、蒸汽 |

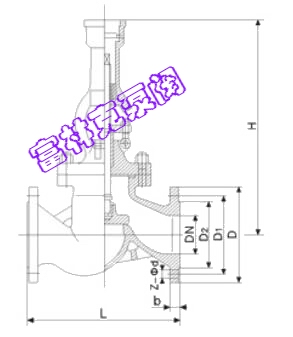

防盗截止阀结构图
型号 |
通径DN |
尺寸(mm) |
||||||||
L |
D |
D1 |
D2 |
Z-d |
H |
H1 |
D0 |
|||
(FD)J41H-16C |
15 |
130 |
90 |
65 |
45 |
4-14 |
143 |
152 |
120 |
|
20 |
150 |
105 |
75 |
55 |
4-14 |
159 |
169 |
140 |
||
25 |
160 |
115 |
85 |
65 |
4-14 |
196 |
211 |
160 |
||
32 |
180 |
135 |
100 |
78 |
4-18 |
213 |
233 |
180 |
||
40 |
200 |
145 |
110 |
85 |
4-18 |
222 |
242 |
200 |
||
50 |
230 |
160 |
125 |
100 |
4-18 |
229 |
255 |
240 |
||
65 |
290 |
180 |
145 |
120 |
8-18 |
236 |
257 |
240 |
||
80 |
310 |
195 |
160 |
135 |
8-18 |
241 |
276 |
280 |
||
100 |
350 |
230 |
190 |
160 |
8-23 |
292 |
335 |
280 |
||
125 |
400 |
270 |
220 |
188 |
8-25 |
327 |
377 |
320 |
||
150 |
480 |
300 |
250 |
218 |
8-25 |
365 |
435 |
320 |
||
200 |
600 |
360 |
310 |
278 |
12-25 |
395 |
475 |
400 |
||
250 |
750 |
425 |
370 |
332 |
12-30 |
436 |
516 |
400 |
||
(FD)J41H-25C |
15 |
130 |
95 |
65 |
45 |
4-14 |
143 |
152 |
120 |
|
20 |
150 |
105 |
75 |
55 |
4-14 |
159 |
169 |
140 |
||
25 |
160 |
115 |
85 |
65 |
4-14 |
196 |
211 |
160 |
||
32 |
180 |
135 |
100 |
78 |
4-14 |
213 |
233 |
180 |
||
40 |
200 |
145 |
110 |
85 |
4-18 |
222 |
242 |
200 |
||
50 |
230 |
160 |
125 |
100 |
4-18 |
229 |
255 |
240 |
||
65 |
290 |
180 |
145 |
120 |
8-18 |
236 |
257 |
240 |
||
80 |
310 |
195 |
160 |
135 |
8-18 |
241 |
276 |
280 |
||
100 |
350 |
230 |
190 |
160 |
8-23 |
292 |
335 |
280 |
||
125 |
400 |
270 |
220 |
188 |
8-25 |
327 |
377 |
320 |
||
150 |
480 |
300 |
250 |
218 |
8-25 |
365 |
435 |
320 |
||
200 |
600 |
375 |
320 |
282 |
12-30 |
395 |
475 |
400 |
