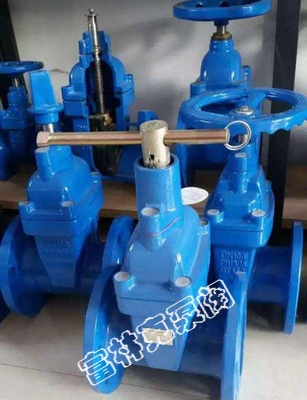

富林克FDZ45X防盗软密封闸阀只能用特制的扳手开关，具有操作简单，使用方便，经久耐用的特点。可防止他人私自开关阀门，安装在自来水管道上或其他管道上可有效避免偷用现象

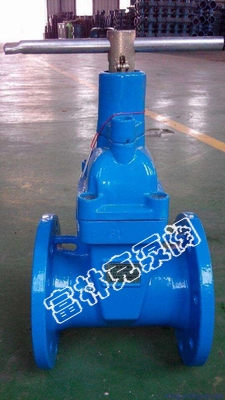

富林克FDZ45X防盗软密封闸阀只能用特制的扳手开关，具有操作简单，使用方便，经久耐用的特点。可防止他人私自开关阀门，安装在自来水管道上或其他管道上可有效避免偷用现象
防盗软密封闸阀应用

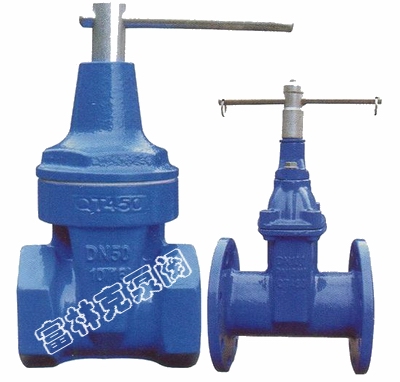

富林克FDZ45X防盗软密封闸阀只能用特制的扳手开关，具有操作简单，使用方便，经久耐用的特点。可防止他人私自开关阀门，安装在自来水管道上或其他管道上可有效避免偷用现象
结构特点：
必须配置我公司专用密封调控器启闭,任何防制形状一致的工具都无效。
阀门在开关的任意位置都可以自锁，便于调控。
外表面喷涂环氧树脂，防腐性强;
阀杆、阀杆螺母等零件不受水腐蚀;
整体包胶;阀杆采用“O”型密封圈密封设计;
阀杆螺母与闸板两体结构，无卡阻现象发生；
平底式阀座设计，不产生杂物淤积，密封更可靠；
阀杆密封采用“O”形密封圈,不压盘根,减少关闭时的摩擦力。
|
阀体 |
灰铸铁、球墨铸铁 |
|
闸板 |
灰铸铁、球墨铸铁、NBR、EPDM、HTV |
|
阀盖 |
灰铸铁、球墨铸铁 |
|
手轮 |
碳钢、灰铸铁、球墨铸铁 |
|
阀杆 |
不锈钢 |
|
密封套 |
黄铜 |
|
阀杆螺母 |
黄铜 |
|
密封圈 |
NBR、HTV |
|
型号 |
FD Z45X-10 |
FD Z45X-16 |
|
公称压力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公称通径 |
32～500mm |
32～500mm |
|
密封实验压力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
强度实验压力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
适用温度 |
≤80℃ |
≤80℃ |
|
适用介质 |
水、油、气及其他非腐蚀性流体 |
水、油、气及其他非腐蚀性流体 |
|
驱动方式 |
手动 |
手动 |

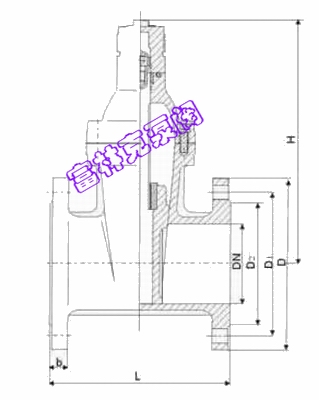

防盗软密封闸阀结构图
|
公称通径（DN） |
结构 长度 |
H |
螺栓 |
|
|||||||
|
|
|
|
10Kg |
16Kg |
参考重量kg |
||||||
|
|
|
|
螺孔中心圆直径D |
螺栓 孔径 |
数量 |
螺纹 规格 |
螺孔中心圆直径D |
螺栓 孔径 |
数量 |
螺纹 规格 |
|
|
32 |
140 |
170 |
100 |
19 |
4 |
M16 |
100 |
19 |
4 |
M16 |
5.5 |
|
40 |
165 |
175 |
110 |
19 |
4 |
M16 |
110 |
19 |
4 |
M16 |
6.5 |
|
50 |
178 |
185 |
125 |
19 |
4 |
M16 |
125 |
19 |
4 |
M16 |
8 |
|
65 |
190 |
230 |
145 |
19 |
4 |
M16 |
145 |
19 |
4 |
M16 |
12 |
|
80 |
203 |
300 |
160 |
19 |
8 |
M16 |
160 |
19 |
8 |
M16 |
20 |
|
100 |
229 |
340 |
180 |
19 |
8 |
M16 |
180 |
19 |
8 |
M16 |
26 |
|
125 |
254 |
395 |
210 |
19 |
8 |
M16 |
210 |
19 |
8 |
M16 |
35 |
|
150 |
267 |
430 |
240 |
23 |
8 |
M20 |
240 |
23 |
8 |
M20 |
48 |
|
200 |
292 |
520 |
295 |
23 |
8 |
M20 |
295 |
23 |
12 |
M20 |
75 |
|
250 |
330 |
590 |
350 |
23 |
12 |
M20 |
355 |
28 |
12 |
M24 |
120 |
|
300 |
356 |
700 |
400 |
23 |
12 |
M20 |
410 |
28 |
12 |
M24 |
165 |
|
350 |
381 |
780 |
460 |
23 |
16 |
M20 |
470 |
28 |
16 |
M24 |
230 |
|
400 |
406 |
880 |
515 |
28 |
16 |
M24 |
525 |
31 |
16 |
M27 |
270 |
|
500 |
457 |
1100 |
620 |
28 |
20 |
M24 |
650 |
34 |
20 |
M30 |
450 |
FDZ45X防盗软密封闸阀
