富林克FDZ45H防盗闸阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失而研讨设计成功的阀门产品.该锁闭阀具有防盗性能好(三保险),开关轻松、密封效果稳定、使用寿命长等特点
富林克FDZ45H防盗闸阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失而研讨设计成功的阀门产品.该锁闭阀具有防盗性能好(三保险),开关轻松、密封效果稳定、使用寿命长等特点

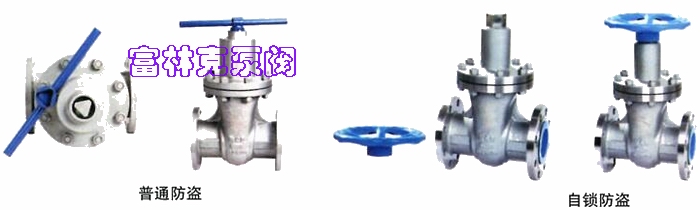

防盗闸阀应用
富林克FDZ45H防盗闸阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失而研讨设计成功的阀门产品.该锁闭阀具有防盗性能好(三保险),开关轻松、密封效果稳定、使用寿命长等特点。

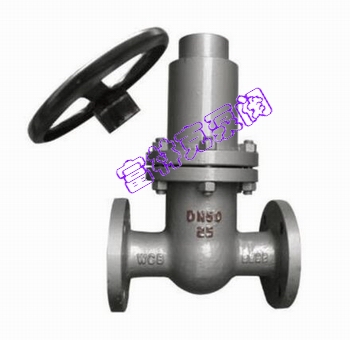

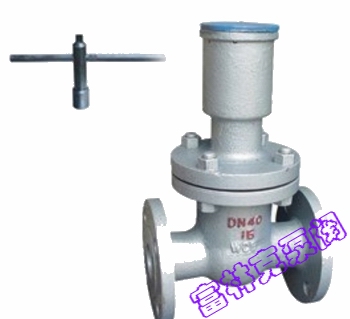

该阀门配有专用手轮,如摘取手轮后,显现多角锁外眾,无外力作用下360度任意旋转,其它外牵引力(如管 子钳,摆手等)都无法打开,阀门启闭物始终保持静止状态

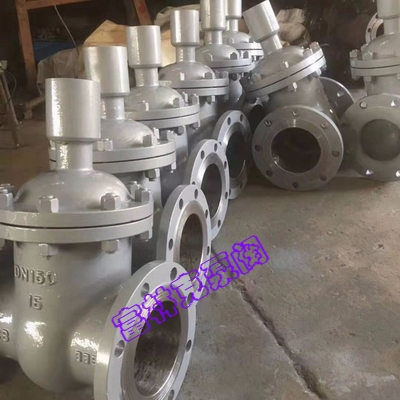

特点
1.阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2.无论是开或闭,闸板运动方向均与介质流动方向相垂直,启闭时较省力
3.闸阀通道两侧是对称的,介质可向两侧任意方向流动,易于安装
4.启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
5.结构紧凑,阀门刚性好,通道流畅,密封面采用不锈钢和硬质合金,使用寿命长
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
公称压力 Mpa |
1.6 |
2.5 |
壳体试压 Mpa |
2.4 |
3.75 |
密封试压Mpa |
1.76 |
2.75 |
使用 温度 |
-20℃~350℃ |
|
介质 : |
水、油品、蒸汽 |

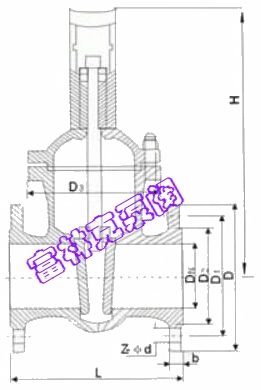

防盗闸阀结构图
型号 |
通径 DN |
尺寸(mm) |
|||||||
|
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
D0 |
(FD) Z 45H-16C |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
140 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
140 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
155 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
175 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
198 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-18 |
298 |
240 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-18 |
223 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-18 |
282 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-23 |
311 |
320 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-25 |
343 |
360 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-25 |
392 |
36 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
463 |
400 |
(FD) Z 45H-25C |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
140 |
140 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
140 |
152 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
155 |
167 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
175 |
190 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
200 |
218 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-18 |
280 |
238 |
|
65 |
280 |
180 |
145 |
120 |
22-3 |
8-18 |
280 |
263 |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8-18 |
320 |
311 |
|
100 |
350 |
230 |
190 |
160 |
24-3 |
8-23 |
360 |
376 |
|
125 |
400 |
270 |
220 |
188 |
28-3 |
8-25 |
400 |
434 |
|
150 |
450 |
300 |
250 |
218 |
30-3 |
8-25 |
400 |
485 |
|
200 |
550 |
375 |
320 |
282 |
38-3 |
12-30 |
450 |
582 |
