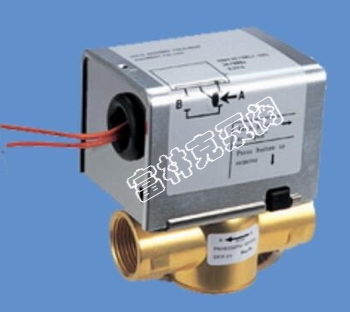

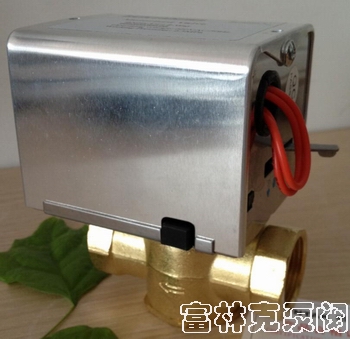

GV4043电动阀应用
富林克GV4043系列电动阀用于控制中央空调系统、采暖系统管道的开启或关闭，达到控制室温之目的。控制阀由单向磁滞同步马达驱动，弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电,复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控器设定的温度范围内。
技术指标：
驱动电压：220VAC（或者12V、24V、110Ｖ）
功率消耗：5VA（仅在阀门启闭过程中）
阀体承压：1.6MPa
允许压差:0.6MPa
适用介质：冷水、热水
6、启闭时间：16秒
7、适用介质温度：1-95℃
8、适用环境温度：0-65℃
9、连接方式：锥形内管螺文（也可按用户需求定制）
阀体材料：锻造黄铜
阀杆材料：黄铜
密封材料：丁腈橡胶(NBR)
驱动器底盘：不锈钢
驱动器盖：铝合金
结构特点：
1.内置触点开关，阀门启闭过程完成后电机不通电，因而寿命长、节能、并且特别安全。
2.阀体与驱动器分离，可以快速拆卸。
3.阀体结构独特，允许压差大。
4.驱动器有可供系统调试和维修使用的手动操纵杆，手动开度约70%（向下用力推动白色手动拔杆至底部位置并向里推即可，当电源恢复时，阀门和驱动器回到自动位置）。
5.B型驱动器内置继电器，一条线控制，可配三速开关，可同步控制其它设备。
6.电动阀可选配带辅助开关，应用于其他设备的控制；并可选用不同的接管形式、适用电压，以满足不同需要。
7.电动阀，操作灵活，可靠耐用，工作噪音低，并能抵受在隐蔽式风机盘管装置内常出现在高温高湿环境。
|
产品型号 |
名称 |
Kv值 |
配置 |
配置 |
|
V4043A1671B |
风机盘管阀/两通 |
6.8 |
3/4"BSPT/220V/50Hz |
54KPa |
|
V4043C1222B |
风机盘管阀/两通/电缆 |
3.0 |
1/2"喇叭管/220V/50HZ |
136KPa |
|
V4043C1347B |
风机盘阀/两通 |
3.0 |
1/2"BSPT/220V/50Hz |
136KPa |
|
V40431354B |
风机盘阀/两通 |
3.0 |
1/2"BSPT/220V/50Hz |
136KPa |
|
V4043C1362B |
风机盘阀/两通 |
6.8 |
3/4"BSPT/220V/50Hz |
54KPa |
|
V4043C1370B |
风机盘阀/两通 |
6.0 |
1/2"BSPT/220V/50Hz |
136KPa |
|
V4043A1704B |
风机盘阀/三通 |
6.0 |
3/4"BSPT/220V/50Hz |
68KPa |
|
V40431668B |
风机盘阀/三通 |
6.0 |
1/2"BSPT/220V/50Hz |
68KPa |
|
V4043C1742B |
风机盘阀/三通 |
6.0 |
1/2"BSPT/220V/50Hz |
136KPa |
GV4303电动阀安装须知

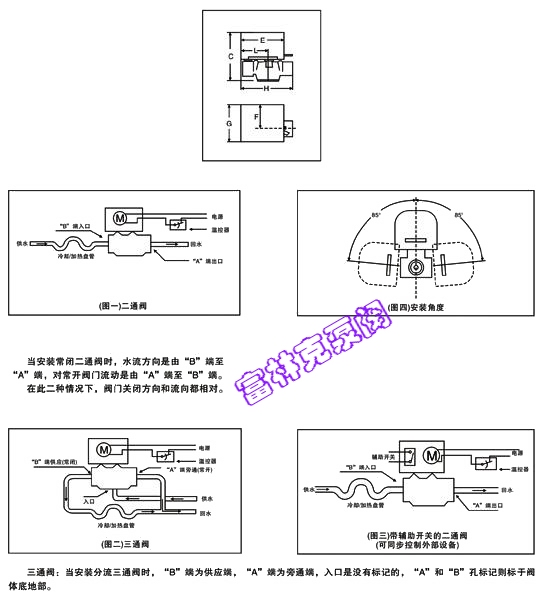

1、常闭二通阀和分流三通阀的安装如图一、图二及图三所示。对于高层建筑物，应在底层支管上采用减压阀。
2、马达罩壳应防止滴水渗入。当阀装于水平管道，安装位置与垂直平面夹角不应超过85℃(见图四)。
3、当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
4、手动操作杆：当把手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态。每当电流首次通过电动阀时，手动杆会再设定至自动位置。
