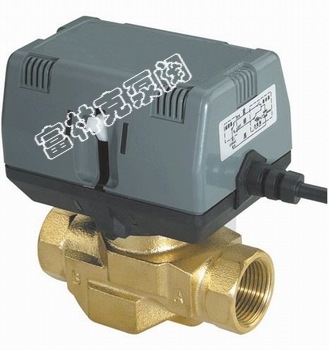

GVC6013电动阀应用
富林克GVC6013系列电动阀用于控制中央空调系统、采暖系统管道的开启或关闭，达到控制室温之目的。控制阀由单向磁滞同步马达驱动，弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作,开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控器设定的温度范围内。
特点
GVC6013电动阀可选配带辅助开关，应用于其他设备的控制；并可选用不同的接管形式、适用电压，以满足不同需要。
GVC6013电动阀，操作灵活，可靠耐用，工作噪音低，并能抵受在隐蔽式风机盘管装置内常出现在高温高湿环境
|
阀体材料 |
锻造黄铜 |
|
阀杆材料 |
黄铜 |
|
密封材料 |
丁腈橡胶(NBR) |
|
驱动器底盘 |
阻燃ABS工程塑料 |
|
驱动器盖 |
阻燃玻纤增强PA工程塑料 |
|
可承压力(MPa) |
2.5MPa |
|
|
阀体连接 |
标准圆柱管螺纹 |
|
|
适用介质 |
冷冻水、热水或低压蒸气 |
|
|
适用液体温度 |
2℃~105℃ |
|
|
环境温度及湿度 |
0℃~50℃不凝露 |
|
|
水流控制方式 |
开关 |
|
|
驱动电源 |
AC220V(+10%、15%)，50Hz功耗≤5W |
|
|
电机类别 |
磁滞同步电机，转速500r/min |
|
|
全行程时间 |
开6秒，关4秒 |
开8秒，关5秒 |

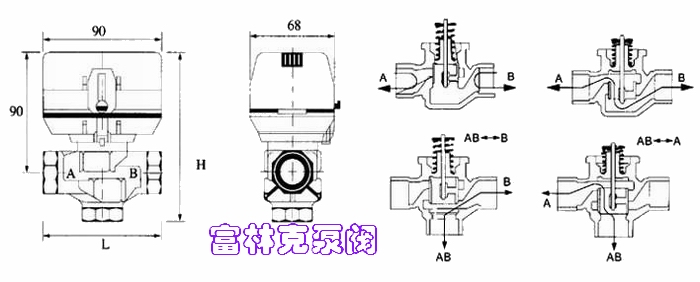

GVC6013电动阀结构图
|
产品型号 |
阀门形式 |
联接螺纹 |
流量系数 Kv |
关闭压差 (MPa) |
工作 介质 |
流体 温度 |
环境 温度 |
承压 (MPa) |
电气规格 |
存放温度 |
|
VC6013GC21520A4 |
常闭二通 |
G1/2 |
2.0 |
0.25 |
冷冻/ 热水 |
2-94℃ |
＜40℃ |
2.5 |
220V (±10%) 50-60Hz |
-40- +70℃ |
|
VC6013GC22043A4 |
常闭二通 |
G1/2 |
3.2 |
0.20 |
||||||
|
VC6013GC22032A4 |
常闭二通 |
G3/4 |
3.2 |
0.20 |
||||||
|
VC6013GC22046A4 |
常闭二通 |
G3/4 |
4.6 |
0.15 |
||||||
|
VC6013GC22557A4 |
常闭二通 |
G1 |
5.7 |
0.10 |
||||||
|
VC6013GC22568A4 |
常闭二通 |
G1 |
6.8 |
0.08 |
||||||
|
VC6013GB31532A4 |
分流三通 |
G1/2 |
3.2 |
0.15 |
||||||
|
VC6013GB32046A4 |
分流三通 |
G3/4 |
4.6 |
0.10 |
||||||
|
VC6013GB32557A4 |
分流三通 |
G1 |
5.7 |
0.10 |

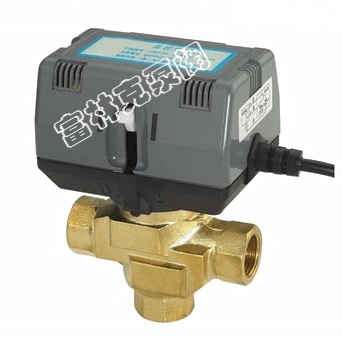

GVC6013电动阀_二通阀_三通阀
