富林克TMQ防爆阻火透气帽也称阻火通气罩，通常装在输送或排放易燃易爆气体的储罐和管线末端，是用来阻止易燃、易爆气体的火焰和防止回火而引起爆炸的安全装置。可用于火炬、加热燃烧系统、石油气体回收系统、小型油罐透气或其他易燃气体系统
富林克TMQ防爆阻火透气帽也称阻火通气罩，通常装在输送或排放易燃易爆气体的储罐和管线末端，是用来阻止易燃、易爆气体的火焰和防止回火而引起爆炸的安全装置。可用于火炬、加热燃烧系统、石油气体回收系统、小型油罐透气或其他易燃气体系统
防爆阻火透气帽用途
富林克TMQ防爆阻火透气帽也称阻火通气罩，通常装在输送或排放易燃易爆气体的储罐和管线末端，是用来阻止易燃、易爆气体的火焰和防止回火而引起爆炸的安全装置。可用于火炬、加热燃烧系统、石油气体回收系统、小型油罐透气或其他易燃气体系统。

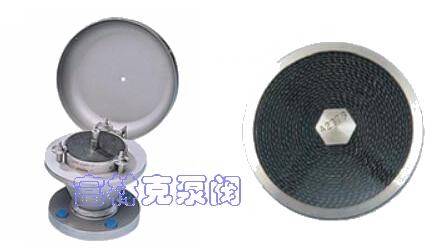

阻火透气帽由阻火芯件和壳体、防雨防尘罩三部分组成，当油罐进油时，即通过阻火波纹板向外透气，当油罐内向外放油时，即又向油罐内吸入空气，并阻止一切火源从此通过，同时也可用于部分垂直管道末端。我公司所生产防爆阻火透气帽其核心阻火层系引进国外先进工艺精制而成防爆波纹阻火板，具有结构紧凑、阻火性能强、安装清洗方便等优点
特点
产品具有结构紧凑、性能稳定、防爆防腐、便于安装清洗等有点
阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗.
|
名称 |
壳体 |
阀盘 |
导杆 |
阻火层 |
密封座 |
适用介质 |
|
|
代号 |
材料 |
||||||
|
Ⅰ |
ZALSi7Mg |
铸铝合金 |
铝合金 |
1Cr13 |
304 |
聚四氟乙烯 |
油品 |
|
Ⅱ |
CS |
碳钢 |
304 |
304 |
304 |
聚四氟乙烯 |
油品、化工品 |
|
Ⅲ |
OCr18Ni9 |
SS304 |
304 |
304 |
304 |
聚四氟乙烯 |
化工品 |
|
Ⅳ |
00Cr19Ni11 |
SS304L |
304L |
304L |
304L |
聚四氟乙烯 |
化工品 |
|
Ⅴ |
0Cr17Ni12Mo2 |
SS316 |
316 |
316 |
316 |
聚四氟乙烯 |
化工品 |
|
Ⅵ |
00Cr17Ni14Mo2 |
SS316L |
316L |
316L |
316L |
聚四氟乙烯 |
化工品 |
|
阀体材料 |
铝合金、碳钢、 不锈钢304、316、 |
|
阻火芯材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
温度 ℃ |
≤ 180 |
|
公称压力(MPa) |
0.6-1.6 |
|
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |

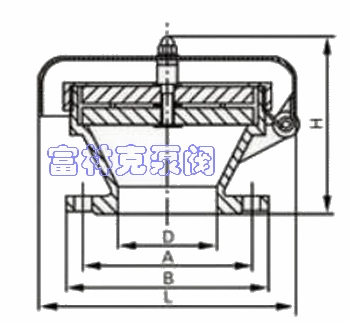

防爆阻火透气帽结构图
|
口 径 |
D |
A |
B |
L |
H |
|
DN40 |
Φ40 |
Φ100 |
Φ130 |
184 |
184 |
|
DN50 |
Φ50 |
Φ110 |
Φ140 |
194 |
184 |
|
DN80 |
Φ80 |
Φ150 |
Φ185 |
258 |
190 |
|
DN100 |
Φ100 |
Φ170 |
Φ205 |
258 |
190 |
|
DN150 |
Φ150 |
Φ225 |
Φ260 |
345 |
200 |
|
DN200 |
Φ200 |
Φ280 |
Φ315 |
472 |
225 |
|
DN250 |
Φ250 |
Φ335 |
Φ370 |
576 |
260 |
|
DN300 |
Φ300 |
Φ395 |
Φ435 |
680 |
295 |

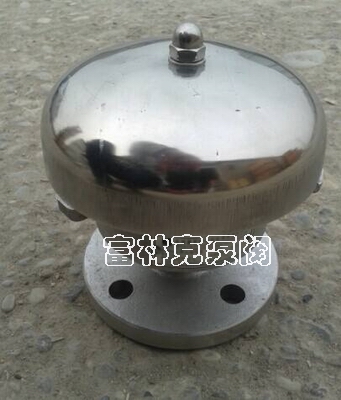

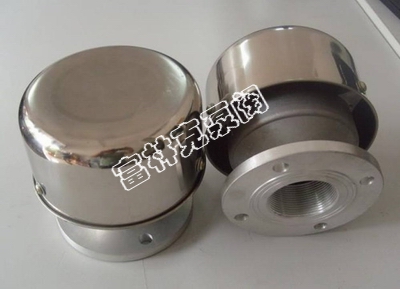

TMQ防爆阻火透气帽
