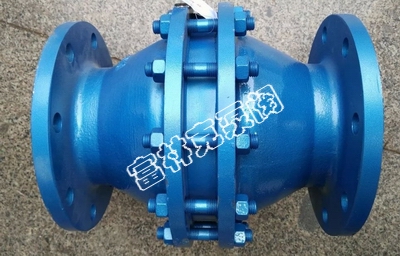

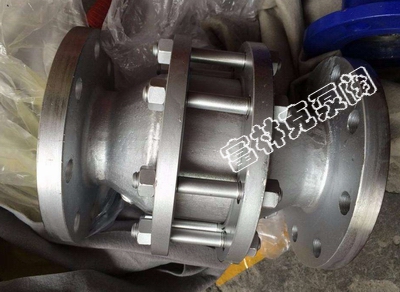

富林克FWL-I管道阻火器由阻火芯件和壳体两部分组成，阻火芯件是产品核心，阻火理论设计和精密专用的机械设备加工制造而成的，根据阻火性能和防爆等级可分为防爆燃型和防爆轰型两大类
富林克FWL-I管道阻火器由阻火芯件和壳体两部分组成，阻火芯件是产品核心，阻火理论设计和精密专用的机械设备加工制造而成的，根据阻火性能和防爆等级可分为防爆燃型和防爆轰型两大类

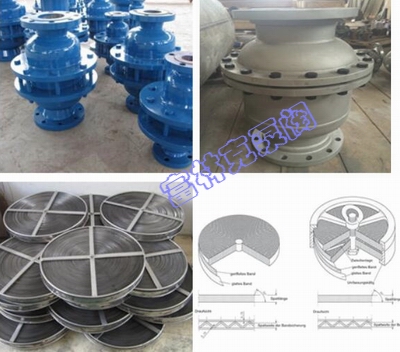

管道放空阻火器结构
富林克FWL-I管道阻火器由阻火芯件和壳体两部分组成，阻火芯件是产品核心，阻火理论设计和精密专用的机械设备加工制造而成的，根据阻火性能和防爆等级可分为防爆燃型和防爆轰型两大类。
用途--
管道放空阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与机械呼吸阀配套使用,其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。通常安装在输送或排放易燃易爆气体的储罐和管线上，是用来防止易燃气体、液体的火焰和防止回火而引起危险意外发生的安全装置。也可用于火炬、加热燃烧系统、石油气体回收系统或其他的易燃气体系统。
特点
1.采用四片阻火板，比普通管道阻火器多两片阻火板
2.阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
3.阻火层采用不锈钢材料制造，耐腐蚀易于清洗
4.具有结构合理，重量轻、耐腐蚀。易检修，安装方便等特点
5.耐烧性能合格，耐烧试验1小时无回火现象。
|
阀体材料 |
碳钢、 不锈钢304、316、 |
|
阻火芯材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
温度 ℃ |
≤ 180 |
|
公称压力(MPa) |
0.6-4.0 |
|
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |

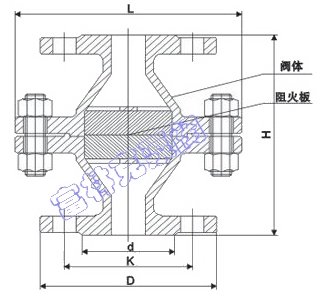

管道放空阻火器结构图
|
公称通径 DN(mm) |
外形尺寸（mm） |
||||
|
|
L |
H |
D |
K |
n-Φ |
|
DN15 |
125 |
187 |
95 |
65 |
4*14 |
|
DN20 |
125 |
187 |
105 |
75 |
4*14 |
|
DN25 |
130 |
200 |
115 |
85 |
4*14 |
|
DN32 |
150 |
213 |
135 |
100 |
4*18 |
|
DN40 |
170 |
225 |
150 |
110 |
4*18 |
|
DN50 |
190 |
245 |
165 |
125 |
4*18 |
|
DN65 |
205 |
255 |
180 |
145 |
8*18 |
|
DN80 |
220 |
265 |
200 |
160 |
8*18 |
|
DN100 |
240 |
285 |
220 |
180 |
8*18 |
|
DN125 |
280 |
305 |
245 |
210 |
8*18 |
|
DN150 |
330/310 |
330/310 |
285/280 |
240 |
8*22 |
|
DN200 |
380/360 |
370/330 |
340/335 |
295 |
12*22/8*22 |
|
DN250 |
450/430 |
410/360 |
405/395 |
355/350 |
12*26/12*22 |
|
DN300 |
520/495 |
445/415 |
460/445 |
410/400 |
12*26/12*22 |
|
DN350 |
595/585 |
465/445 |
520/505 |
470/460 |
16*26/16*22 |
|
DN400 |
645/635 |
495/475 |
580/565 |
525/515 |
16*30/16*26 |
|
DN450 |
710/690 |
525/495 |
640/615 |
585/565 |
20*30/20*26 |
|
DN500 |
780/750 |
565/535 |
715/670 |
650/620 |
20*33/20*26 |
|
DN600 |
895/860 |
595/565 |
840/780 |
770/725 |
20*36/20*33 |
维修与保养：
为了确保阻火器的性能达到安全使用目的，对阻火器应定期性进行检查，保养。
阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。
发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
重新安装阻火层芯子时，应保证结合面严密不得漏气

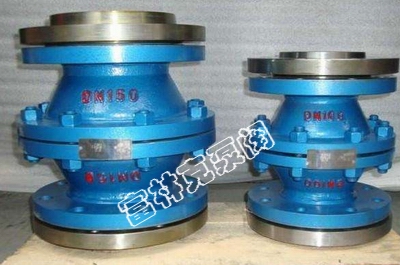

FWL-I管道阻火器
