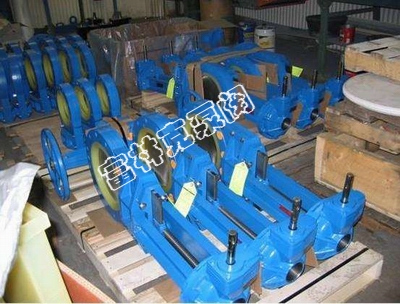

富林克Z573X伞齿轮传动浆液阀主要由伞齿轮传动、阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，其上半部分采用伞齿轮驱动，下半部分为阀门，其操作原理是利用伞齿轮传动来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用。
富林克Z573X伞齿轮传动浆液阀主要由伞齿轮传动、阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，其上半部分采用伞齿轮驱动，下半部分为阀门，其操作原理是利用伞齿轮传动来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用。
伞齿轮传动浆液阀用途
富林克Z573X伞齿轮传动浆液阀主要由伞齿轮传动、阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，其上半部分采用伞齿轮驱动，下半部分为阀门，其操作原理是利用伞齿轮传动来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用。
结构特点
1.浆液阀采用对夹式结构，体积小，重量轻，流阻小。
2.自动清除残留在密封面上的杂物
3.钢制的闸板可防止腐蚀引起的密封泄漏
4.完全敞开的通道，可以防止介质在阀内沉积。
5.闸板的外密封性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
6.无凹槽阀座设计，防止介质在密封面聚积，避免因介质聚积造成密封面漏水或闸板卡阻现象
7.弹性阀座U形设计，嵌入到阀体内部与闸板相互吻合，闸板上下运动，摩擦力小，大大延长了阀座使用寿命，并且达到双向密封
|
公称压力PN(MPa |
试验压力(MPa |
适用介质 |
工作温度(℃) |
|
|
壳体 |
密封 |
|||
|
0.6 |
0.9 |
0.66 |
粮浆、碱液、纸浆、污水、煤浆、渣水混和物，油，粉体，炭渣，泥浆砂浆，纤维，水泥石灰，化工物料，钢铁矿渣，食品渣浆，轻纺原料，环保除尘，冶炼原料，提炼原料，矿粉。 |
≤100℃ |
|
1.0 |
1.5 |
1.1 |
||

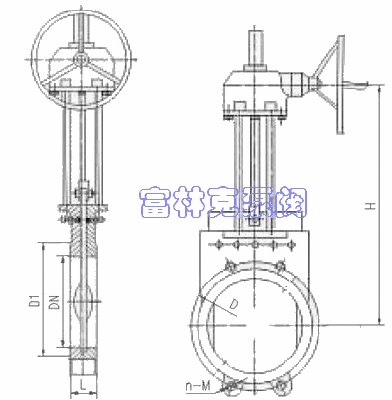

伞齿轮传动浆液阀结构图
|
公称通径DN |
结构长度L |
D |
D 1 |
H |
L0 |
D0 |
n-M |
|
|
0.6 |
1.0 |
|||||||
|
50 |
48 |
48 |
100 |
125 |
300 |
400 |
250 |
4-M16 |
|
65 |
48 |
48 |
120 |
145 |
310 |
400 |
250 |
4-M16 |
|
80 |
50 |
50 |
135 |
160 |
330 |
400 |
250 |
4-M16 |
|
100 |
50 |
50 |
155 |
180 |
380 |
400 |
250 |
8-M16 |
|
125 |
50 |
50 |
185 |
210 |
440 |
400 |
250 |
8-M16 |
|
150 |
60 |
60 |
210 |
240 |
500 |
400 |
250 |
8-M20 |
|
200 |
60 |
60 |
265 |
295 |
580 |
400 |
250 |
8-M20 |
|
250 |
70 |
70 |
320 |
350 |
670 |
420 |
300 |
12-M20 |
|
300 |
70 |
80 |
368 |
400 |
820 |
420 |
300 |
12-M20 |
|
350 |
80 |
90 |
428 |
460 |
900 |
420 |
300 |
16-M20 |
|
400 |
90 |
120 |
482 |
515 |
1020 |
420 |
300 |
16-M22 |
|
450 |
90 |
120 |
532 |
565 |
1150 |
420 |
300 |
20-M22 |
|
500 |
90 |
130 |
585 |
620 |
1250 |
420 |
300 |
20-M22 |
|
600 |
140 |
140 |
685 |
725 |
1500 |
420 |
300 |
20-M27 |
|
700 |
140 |
140 |
800 |
840 |
1750 |
420 |
300 |
24-M27 |
|
800 |
190 |
190 |
905 |
950 |
2000 |
420 |
300 |
24-M30 |
|
900 |
203 |
203 |
1005 |
1050 |
2300 |
420 |
300 |
28-M30 |
|
1000 |
216 |
216 |
1115 |
1160 |
2500 |
420 |
300 |
28-M30 |
|
1200 |
254 |
254 |
1325 |
1380 |
2800 |
420 |
300 |
32-M36 |
伞齿轮传动浆液阀
