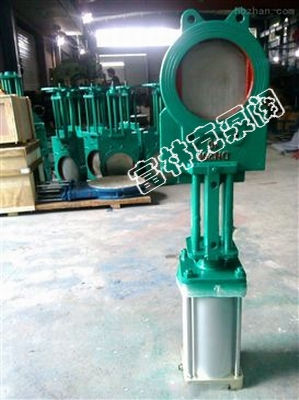

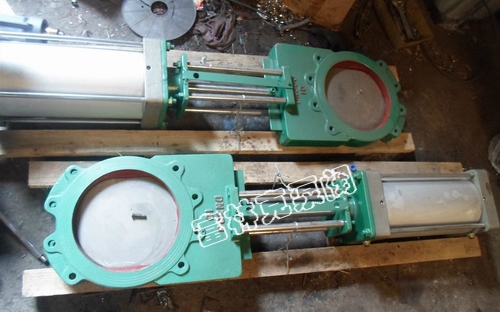

林克Z673X气动浆液阀主要由气动执行器、阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，用气动执行器控制阀门
林克Z673X气动浆液阀主要由气动执行器、阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，用气动执行器控制阀门
气动浆液阀用途
富林克Z673X气动浆液阀主要由气动执行器、阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，用气动执行器控制阀门，其上半部分为气动执行器，下半部分为阀门，其操作原理是气源注入气体到气缸的上下腔来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用，实现无距离开关
结构特点
1.浆液阀采用对夹式结构，体积小，重量轻，流阻小。
2.自动清除残留在密封面上的杂物
3.钢制的闸板可防止腐蚀引起的密封泄漏
4.完全敞开的通道，可以防止介质在阀内沉积。
5.闸板的外密封性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
6.无凹槽阀座设计，防止介质在密封面聚积，避免因介质聚积造成密封面漏水或闸板卡阻现象
7.弹性阀座U形设计，嵌入到阀体内部与闸板相互吻合，闸板上下运动，摩擦力小，大大延长了阀座使用寿命，并且达到双向密封
|
公称压力PN(MPa |
试验压力(MPa |
适用介质 |
工作温度(℃) |
|
|
壳体 |
密封 |
|||
|
0.6 |
0.9 |
0.66 |
粮浆、碱液、纸浆、污水、煤浆、渣水混和物，油，粉体，炭渣，泥浆砂浆，纤维，水泥石灰，化工物料，钢铁矿渣，食品渣浆，轻纺原料，环保除尘，冶炼原料，提炼原料，矿粉。 |
≤100℃ |
|
1.0 |
1.5 |
1.1 |
||

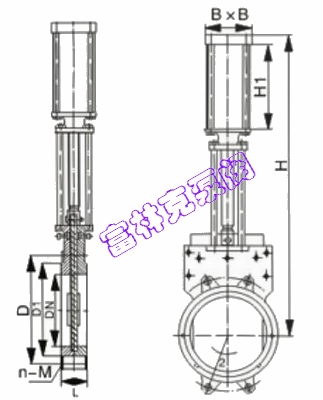

气动浆液阀结构图
|
公称通径mm |
L |
D |
D1 |
H |
n-M |
|
|
PN0.6 |
PN1.0 |
|||||
|
50 |
48 |
48 |
125 |
100 |
335 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
363 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
395 |
4-M16 |
|
100 |
50 |
50 |
180 |
155 |
465 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
530 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
630 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
750 |
8-M20 |
|
250 |
70 |
70 |
350 |
318 |
900 |
12-M20 |
|
300 |
70 |
80 |
400 |
368 |
1120 |
12-M20 |
|
350 |
80 |
80 |
460 |
430 |
1260 |
16-M20 |
|
400 |
90 |
90 |
515 |
482 |
1450 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
1600 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
1800 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
2300 |
20-M27 |
|
700 |
140 |
140 |
840 |
800 |
2500 |
24-M27 |
|
800 |
190 |
190 |
950 |
898 |
2800 |
24-M30 |
|
900 |
203 |
203 |
1050 |
1005 |
3100 |
28-M30 |
|
1000 |
216 |
216 |
1160 |
1115 |
3400 |
28-M30 |
|
1200 |
254 |
254 |
1380 |
1325 |
3600 |
32-M36 |
