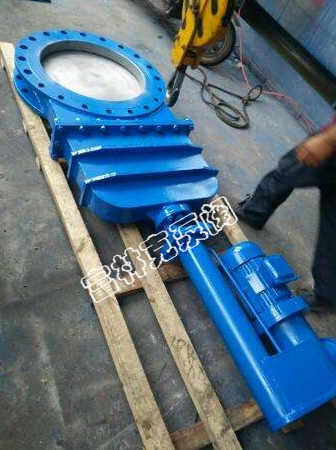

富林克DMPZ573X/F/H/Y电液动带阀盖刀型闸阀由电装、液压缸活塞杆连接阀门闸板，其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用，部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质
特点
1.全封闭式刀闸阀，闸板埋在阀体内腔，完全与外界环境隔绝，阀盖上设有圆形填料桶，能有效的避免流体介质外泄漏。
2.闸板上端和阀体底部配置了闸板压紧装置，由阀杆垂直推力转换成侧向力来实现闸板贴紧阀座形成有效密封。
3.在刀板上端安装有PTFE、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。
4.采用双平面轴承设计，使得传动摩擦力大大减小，方便阀门的开启关闭
5.阀座可根据介质和工矿的需要，选金属硬密封或软密封：闸板采用表面镀硬铬或离子氮化处理，使闸板更耐磨，密封面使用寿命增强；软密封阀座可选PTFE、NBR、EPDM阀座，密封性好，耐腐蚀
6.闸板表面抛光处理加强了闸板穿透力，有效保护了填料和阀座的使用寿命。
7.密封阀座采用活动式密封，且采用O型圈预紧提供预紧力使密封阀座紧贴阀板，泄漏量大大减少，对在长期使用中密封副的磨损有自动补偿功能，提高阀门的使用寿命
8.其结构可以做成硬密封、软密封，广泛适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上，接通或截断管路中的造纸、纸浆工业、水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化工厂、散状物料输送、飞灰处理、化学品处理污水、沉淀池、沥青、料仓出口等介质
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢 、2520高温钢、 铬钼钢 |
不锈钢、碳钢 、2520高温钢、铬钼钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 、2520高温钢、陶瓷 |
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
型号 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤900℃ |
电液动阀盖刀型闸阀阀 DMPZ 2 73X/F/H/Y |

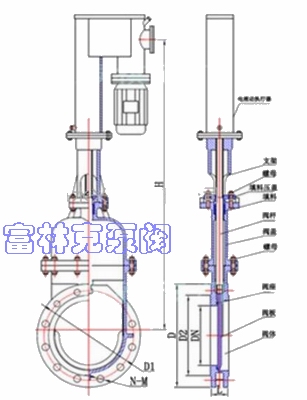

电液动带阀盖刀型闸阀结构图
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
|
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
|
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
|
|
1.6 |
50 |
43 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
|
65 |
46 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
|
|
100 |
52 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
|
|
250 |
68 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
|
|
300 |
78 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
|
|
350 |
78 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
|
|
400 |
102 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
|
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
|
|
500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
|
|
600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
|
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
|
|
800 |
190 |
1025 |
950 |
898 |
2420 |
24-M36 |
680 |
|
|
900 |
203 |
1125 |
1050 |
998 |
2680 |
28-M36 |
680 |
|
|
1000 |
216 |
1255 |
1170 |
1110 |
3100 |
28-M42 |
700 |
电液动带阀盖刀型闸阀
