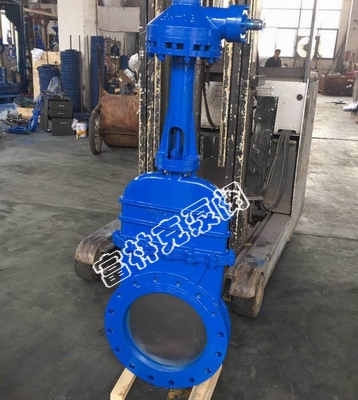

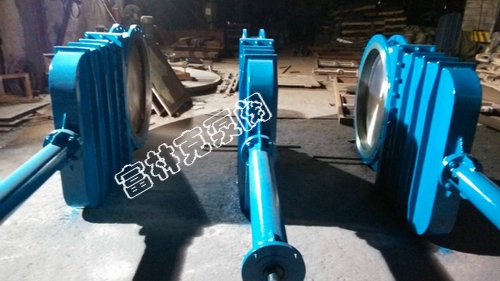

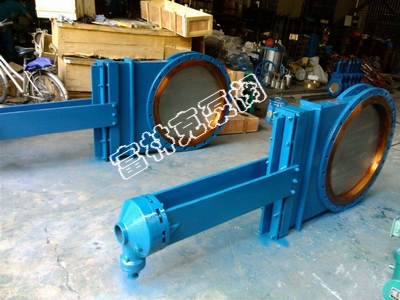

富林克DMPZ573X/F/H/Y伞齿轮传动带阀盖刀闸阀采用伞齿轮驱动,具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,其操作原理是利用伞齿轮传动来带动活塞杆做上下动作,从而带动闸板的启闭来达到阀门开关作用。
富林克DMPZ573X/F/H/Y伞齿轮传动带阀盖刀闸阀采用伞齿轮驱动,具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,其操作原理是利用伞齿轮传动来带动活塞杆做上下动作,从而带动闸板的启闭来达到阀门开关作用。
气动带阀盖刀闸阀用途--
富林克DMPZ573X/F/H/Y伞齿轮传动带阀盖刀闸阀采用伞齿轮驱动,具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,其操作原理是利用伞齿轮传动来带动活塞杆做上下动作,从而带动闸板的启闭来达到阀门开关作用。
特点
1.全封闭式刀闸阀,闸板埋在阀体内腔,完全与外界环境隔绝,阀盖上设有圆形填料桶,能有效的避免流体介质外泄漏。
2.闸板上端和阀体底部配置了闸板压紧装置,由阀杆垂直推力转换成侧向力来实现闸板贴紧阀座形成有效密封。
3.在刀板上端安装有PTFE、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。
4.采用双平面轴承设计,使得传动摩擦力大大减小,方便阀门的开启关闭
5.阀座可根据介质和工矿的需要,选金属硬密封或软密封:闸板采用表面镀硬铬或离子氮化处理,使闸板更耐磨,密封面使用寿命增强;软密封阀座可选PTFE、NBR、EPDM阀座,密封性好,耐腐蚀
6.闸板表面抛光处理加强了闸板穿透力,有效保护了填料和阀座的使用寿命。
7.密封阀座采用活动式密封,且采用O型圈预紧提供预紧力使密封阀座紧贴阀板,泄漏量大大减少,对在长期使用中密封副的磨损有自动补偿功能,提高阀门的使用寿命
8.其结构可以做成硬密封、软密封,广泛适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上,接通或截断管路中的造纸、纸浆工业、水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化工厂、散状物料输送、飞灰处理、化学品处理污水、沉淀池、沥青、料仓出口等介质
体、盖 |
闸板 |
阀杆 |
密封面 |
不锈钢、碳钢 、2520高温钢、 铬钼钢 |
不锈钢、碳钢 、2520高温钢、铬钼钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 、2520高温钢、陶瓷 |
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
型号 |
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤900℃ |
伞齿轮带阀盖刀型闸阀阀 DMPZ 5 73X/F/H/Y |

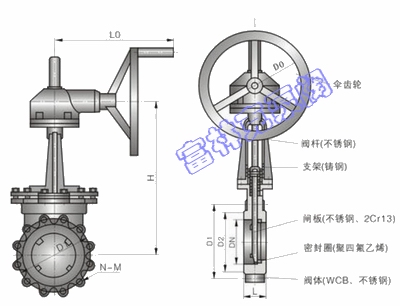

伞齿轮传动带阀盖刀闸阀结构图
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
|
1.6 |
50 |
43 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
65 |
46 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
|
80 |
46 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
|
100 |
52 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
|
125 |
56 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
|
150 |
56 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
|
250 |
68 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
|
300 |
78 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
|
350 |
78 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
|
400 |
102 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
|
500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
|
600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
|
800 |
190 |
1025 |
950 |
898 |
2420 |
24-M36 |
680 |
|
900 |
203 |
1125 |
1050 |
998 |
2680 |
28-M36 |
680 |
|
1000 |
216 |
1255 |
1170 |
1110 |
3100 |
28-M42 |
700 |
