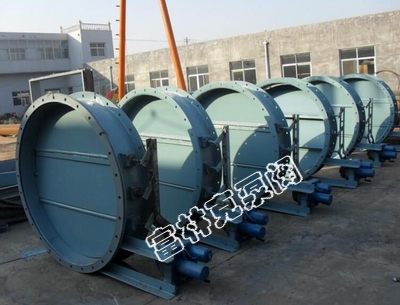

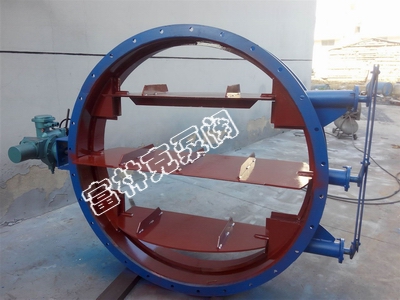

富林克SBD圆型百叶阀采用多轴百叶式，流体均匀，启闭力矩小，动作灵活可靠，口径大、重量轻等优点
富林克SBD圆型百叶阀采用多轴百叶式，流体均匀，启闭力矩小，动作灵活可靠，口径大、重量轻等优点
圆型百叶阀应用
富林克SBD圆型百叶阀采用多轴百叶式，流体均匀，启闭力矩小，动作灵活可靠，口径大、重量轻等优点。圆型百叶阀广泛应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调机、电收尘和各种大型管道中，圆型百叶阀能对粉尘、气体、进行处电动或手动调节和切断；能自动控制或手动控制调节管路中介质流量。
|
公称压力PN |
0.05MPa |
|
适用温度t° |
-35~350℃ |
|
适用介质 |
粉尘，含尘气体 |
|
泄漏量 |
≤3% |
|
阀门启闭时间 |
25秒 |
|
输入信号（直流） |
Ⅱ型0~10mA；Ⅲ型4~20mA |
|
输入通道 |
3个 |
|
输入电阻 |
Ⅱ型200Ω；Ⅲ型250Ω |
|
电源电压 |
220V±20V；50Hz |
|
介质流速 |
≤25m/s |
|
型号 |
SBD41W、SBD641W、SBD941W |

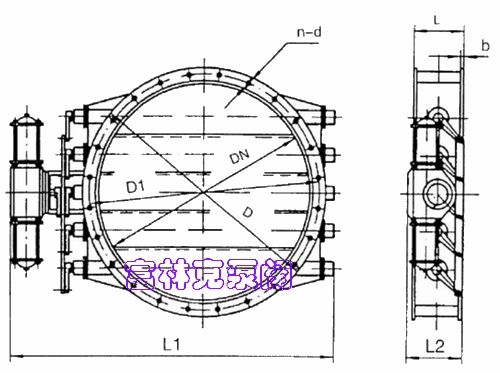

圆型百叶阀结构图
|
DN |
D |
D1 |
L |
L1 |
L2 |
b |
n-d |
气动装置 |
风机 |
重量 (kg) |
|
280 |
324 |
306 |
160 |
820 |
330 |
8 |
8- Φ 10 |
QZ15 |
4-72 |
125 |
|
320 |
367 |
350 |
180 |
860 |
340 |
16- Φ 7 |
135 |
|||
|
360 |
416 |
394 |
900 |
155 |
||||||
|
450 |
512 |
490 |
930 |
370 |
16- Φ 10 |
QZ25 |
200 |
|||
|
500 |
572 |
550 |
200 |
980 |
380 |
232 |
||||
|
600 |
676 |
650 |
1235 |
287 |
||||||
|
180 |
230 |
205 |
160 |
715 |
330 |
8- Φ 7 |
QZ15 |
9-19 9-26 |
100 |
|
|
200 |
250 |
225 |
735 |
106 |
||||||
|
224 |
284 |
254 |
755 |
117 |
||||||
|
250 |
310 |
280 |
781 |
8- Φ 10 |
9-19 9-27 |
125 |
||||
|
280 |
360 |
320 |
801 |
187 |
||||||
|
315 |
395 |
355 |
180 |
840 |
340 |
168 |
||||
|
355 |
435 |
395 |
880 |
192 |
||||||
|
400 |
500 |
450 |
885 |
370 |
8- Φ 12 |
QZ25 |
212 |
|||
|
450 |
550 |
500 |
925 |
247 |
||||||
|
500 |
620 |
560 |
200 |
975 |
380 |
12- Φ 12
|
280 |
|||
|
560 |
680 |
620 |
1035 |
10 |
302 |
|||||
|
630 |
750 |
690 |
1265 |
327 |
||||||
|
710 |
830 |
770 |
1345 |
420 |
16- Φ 12 |
QZ85 |
372 |
|||
|
800 |
920 |
860 |
260 |
1362 |
450 |
9-26 |
428 |
|||
|
900 |
1040 |
970 |
1462 |
16- Φ 15 |
477 |
|||||
|
1000 |
1110 |
1065 |
1640 |
4-27 Y5-48 |
525 |
|||||
|
1110 |
1220 |
1170 |
1740 |
12 |
20- Φ 15 |
572 |
||||
|
1120 |
1250 |
1190 |
280 |
1760 |
485 |
QZ150 |
622 |
|||
|
1200 |
1330 |
1270 |
1840 |
24- Φ 15 |
G/Y-72 |
702 |
||||
|
1400 |
1520 |
1470 |
320 |
2040 |
505 |
852 |
||||
|
1600 |
1700 |
1660 |
2240 |
28- Φ 19 |
992 |
|||||
|
1800 |
1900 |
1860 |
420 |
2448 |
840 |
14 |
QZ400 |
1217 |
||
|
2000 |
2122 |
2060 |
2648 |
1557 |
||||||
|
2200 |
2300 |
2260 |
450 |
2848 |
855 |
36- Φ 19 |
G/Y-73-13 |
1980 |
||
|
2500 |
2600 |
2560 |
3148 |
2400 |
||||||
|
2800 |
2900 |
2860 |
500 |
3448 |
880 |
QZ500 |
2970 |
圆型百叶阀
