富林克DBD矩形百叶通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀采用的是多轴多叶式、流阻均匀又小，驱动力矩轻，启闭灵活，操作方便
富林克DBD矩形百叶通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀采用的是多轴多叶式、流阻均匀又小，驱动力矩轻，启闭灵活，操作方便

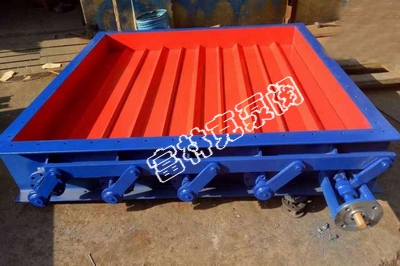

矩形百叶阀应用
富林克DBD矩形百叶通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀采用的是多轴多叶式、流阻均匀又小，驱动力矩轻，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。广泛用于治金、师化、电力、建材、矿山、煤炭等工业管线的风机、出口和通风管道上面，对管路中的流量来进行电动控制调节，如果挡板在90°该温度里的行程内开度变化时，只需通过管路中的工质流量和压头相应呈线性来改变，风门的线性调节特性优质，运行稳定保证。
|
公称通径DN（mm） |
50-1200 |
||||||
|
公称压力PN(MPa) |
0.05 |
0.25 |
0.6 |
||||
|
公称压力 (MPa) |
强度试验 |
0.075 |
0.375 |
0.9 |
|||
|
|
密封试验 |
≤15% |
|||||
|
材料\材料代号 |
C |
P |
R |
||||
|
主要零件 |
阀体 |
WCB |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
|
|
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
|
|
密封圈 |
与阀体相同 |
|||||
|
|
填料 |
氟塑料、柔性石墨 |
|||||
|
适用工况 |
适用介质 |
煤气、含尘气体、烟道气等 |
|||||
|
|
适用温度 |
-29℃～425℃ |
-40℃～200℃ |
||||
|
执行器 |
型号 |
GT或AW系列 |
|||||
|
|
气源压力 |
0.3-0.7MPa |
|||||
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
||
|
|
GBT/12238 |
GB12221 |
GB9115 |
GB9131 |
GB13927 |
||

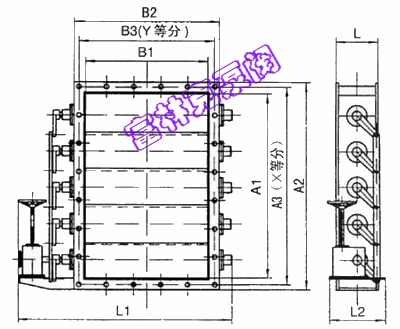

矩形百叶阀结构图
|
A×B |
A1×B1 |
A2×B2 |
L |
L1 |
H1 |
H |
b |
Z-Фd |
X |
Y |
|
320×180 |
375×105 |
400×240 |
180 |
245 |
580 |
735 |
8 |
16-14 |
5 |
3 |
|
320×250 |
375×395 |
400×330 |
180 |
245 |
625 |
825 |
8 |
16-14 |
5 |
3 |
|
400×200 |
455×255 |
500×330 |
200 |
245 |
610 |
805 |
8 |
16-18 |
5 |
3 |
|
400×320 |
455×375 |
500×420 |
200 |
245 |
870 |
915 |
8 |
16-18 |
5 |
3 |
|
500×200 |
555×255 |
600×300 |
220 |
245 |
610 |
805 |
8 |
16-18 |
5 |
3 |
|
500×400 |
555×455 |
600×500 |
220 |
245 |
370 |
915 |
8 |
20-18 |
5 |
5 |
|
630×320 |
685×375 |
730×420 |
220 |
245 |
610 |
805 |
10 |
20-18 |
7 |
3 |
|
630×400 |
685×455 |
730×500 |
220 |
245 |
710 |
995 |
10 |
24-18 |
7 |
5 |
|
800×400 |
855×455 |
900×500 |
240 |
300 |
670 |
945 |
10 |
24-18 |
7 |
5 |
|
800×630 |
855×685 |
900×730 |
240 |
300 |
710 |
995 |
10 |
28-18 |
7 |
7 |
|
1000×500 |
1070×570 |
1130×830 |
260 |
300 |
790 |
1075 |
10 |
24-23 |
7 |
5 |
|
1000×800 |
1070×870 |
1130×930 |
260 |
300 |
905 |
1270 |
10 |
28-23 |
7 |
7 |
|
1250×630 |
1320×700 |
1380×760 |
280 |
300 |
1005 |
1505 |
10 |
32-23 |
9 |
7 |
|
1250×1000 |
1320×1070 |
1380×1130 |
280 |
300 |
1105 |
1705 |
10 |
32-23 |
9 |
7 |
|
1400×800 |
1470×870 |
1530×930 |
300 |
385 |
1075 |
1575 |
10 |
36-23 |
11 |
7 |
|
1400×1250 |
1470×1320 |
1530×1380 |
300 |
385 |
1300 |
2025 |
10 |
40-23 |
11 |
9 |
|
1600×1000 |
1670×1070 |
1730×1130 |
320 |
385 |
1175 |
1775 |
10 |
36-23 |
11 |
7 |
|
1600×1250 |
1670×1320 |
1730×1380 |
320 |
385 |
1300 |
2025 |
10 |
40-23 |
11 |
9 |
|
1800×1250 |
1870×1320 |
1930×1380 |
340 |
420 |
1450 |
2175 |
10 |
44-23 |
13 |
9 |
|
1800×1400 |
1870×1470 |
1930×1530 |
340 |
420 |
1525 |
2325 |
10 |
48-23 |
13 |
11 |
|
2000×1250 |
2070×1320 |
2130×1380 |
360 |
420 |
1450 |
2175 |
10 |
48-23 |
15 |
9 |
|
2000×1800 |
2070×1670 |
2130×1730 |
360 |
420 |
1620 |
2520 |
12 |
52-23 |
15 |
11 |
|
2500×1800 |
2570×1870 |
2630×1730 |
420 |
450 |
1695 |
2595 |
12 |
56-23 |
17 |
11 |
|
2500×2000 |
2570×2070 |
2630×2130 |
420 |
450 |
1895 |
2995 |
12 |
64-23 |
17 |
15 |
|
2800×2500 |
2870×2570 |
2930×2630 |
440 |
450 |
2145 |
3195 |
12 |
72-23 |
19 |
17 |
|
3200×2800 |
3270×2870 |
3330×2930 |
480 |
480 |
2325 |
3825 |
12 |
80-23 |
21 |
19 |
|
3600×3200 |
3670×3270 |
3730×3330 |
520 |
480 |
2525 |
4225 |
12 |
88-23 |
23 |
21 |
|
4000×3600 |
4070×4670 |
4130×4730 |
560 |
480 |
2725 |
4825 |
12 |
100-23 |
27 |
2 |

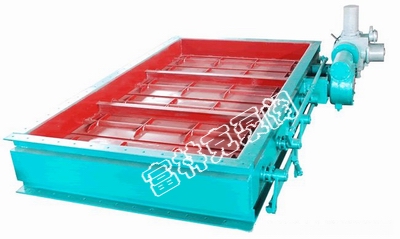

矩形百叶阀
