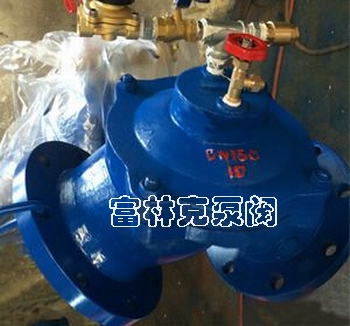

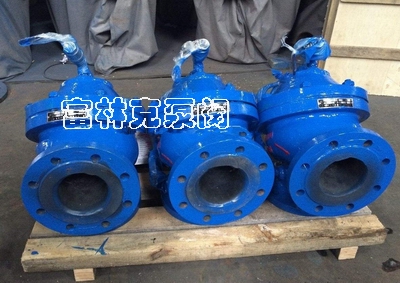

富林克100S/M角式隔膜排泥阀内部主要由特殊强化隔膜片、不锈钢弹簧等零部件组成，其阀盖顶部上有一螺孔，经外部控制管路及之上电磁阀（气或水用电磁阀），可供外部压力源（气或水）进出，用来启闭主阀
富林克100S/M角式隔膜排泥阀内部主要由特殊强化隔膜片、不锈钢弹簧等零部件组成，其阀盖顶部上有一螺孔，经外部控制管路及之上电磁阀（气或水用电磁阀），可供外部压力源（气或水）进出，用来启闭主阀

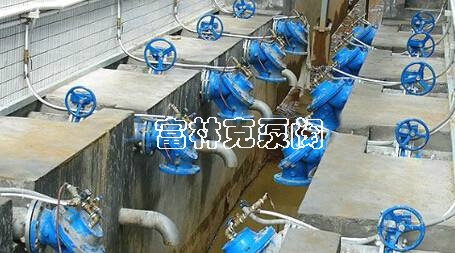

角式隔膜排泥阀应用
富林克100S/M角式隔膜排泥阀内部主要由特殊强化隔膜片、不锈钢弹簧等零部件组成，其阀盖顶部上有一螺孔，经外部控制管路及之上电磁阀（气或水用电磁阀），可供外部压力源（气或水）进出，用来启闭主阀。同时可将电磁阀分别或集中于室外防水型箱体内，并将压缩空气或压力适当过滤，以保证此阀长期正常使用。

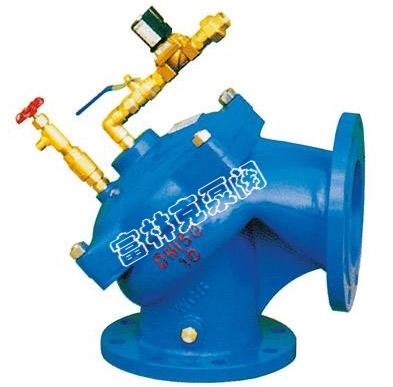

100S/M角式隔膜排泥阀为一角型结构，内部具有一片特殊强化尼龙膜片，可供长久使用。本产品具有开启快，关闭压力低等优点，特别适用于水处理厂，用于排放水池内污泥及废水。
|
序号 |
零件名称 |
材料名称 |
||
|
1 |
阀 体 |
HT200 |
QT450 |
WCB |
|
2 |
阀 盖 |
HT200 |
QT450 |
WCB |
|
3 |
阀 瓣 |
不锈钢 |
不锈钢 |
不锈钢 |
|
4 |
膜 片 |
强化尼龙 +NBR |
强化尼龙 +NBR |
强化尼龙 +NBR |
|
5 |
弹 簧 |
不锈钢 |
不锈钢 |
不锈钢 |
|
公称压力 PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
壳体试验压力 (MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验压力 (MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
适用温度 |
0-80℃ |
|||
|
适用介质 |
原水、清水、污水 |
|||

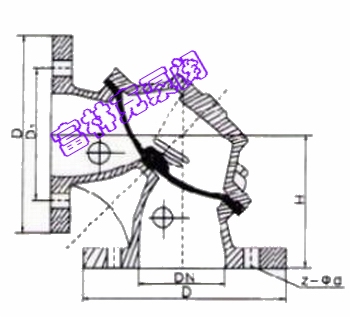

角式隔膜排泥阀结构图
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸 (mm) |
|||
|
|
|
H |
D |
D1 |
Z-Φd |
|
1.0 |
80 |
140 |
195 |
160 |
4-18 |
|
|
100 |
150 |
215 |
180 |
8-18 |
|
|
150 |
185 |
280 |
240 |
8-23 |
|
0.6 |
200 |
245 |
335 |
295 |
8-23 |
|
|
250 |
340 |
395 |
350 |
12-23 |
|
|
300 |
395 |
445 |
400 |
12-23 |
100S/M角式隔膜排泥阀
