富林克J941X电动直通式排泥阀又名电动隔膜排泥阀，由直通式阀体、支架和电动头等三大部分组成。由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后具有密封性能好，无渗漏等优点
富林克J941X电动直通式排泥阀又名电动隔膜排泥阀，由直通式阀体、支架和电动头等三大部分组成。由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后具有密封性能好，无渗漏等优点
电动直通式排泥阀应用
富林克J941X电动直通式排泥阀又名电动隔膜排泥阀，由直通式阀体、支架和电动头等三大部分组成。由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后具有密封性能好，无渗漏等优点。
电动直通式排泥阀适用于水处理厂各类沉淀池、污泥池、用以排放水池内泥沙，污物及废水、该阀采用双室隔膜结构，运动无磨损，不因杂质而漏水，对泥沙淤积不敏感、润滑、密封性能好。采用衬胶阀板，阀座斜度开口不易沉积泥杂物，驱动介质压力低，采用手动或电动集中控制，经久耐用、使用寿命长。
|
压力等级 |
0.6MPa-1.6MPa |
|
电动头电压 |
220V、380V，订货时注明 |
|
阀体、支架材料 |
铸铁，球墨铸铁，WCB |
|
阀杆材料 |
不锈钢 |
|
阀板材料 |
球墨铸铁，热合橡胶、WCB+热合橡胶 |
|
法兰连接标准 |
GB/T 17241.6-98 |
|
试压标准 |
GB/T 13927-92 |
|
注：高度H，如用户需要加高订货时注明，不注明按尺寸表中H供货 |
|

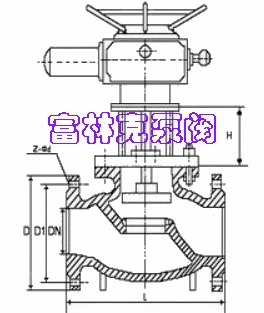

电动直通式排泥阀结构图
|
DN |
L1 |
L2 |
H |
D |
D1 |
Z-фd |
|
50 |
110 |
95 |
200 |
165 |
125 |
4-8 |
|
80 |
135 |
125 |
230 |
200 |
160 |
4-8 |
|
100 |
160 |
125 |
250 |
220 |
180 |
8-18 |
|
150 |
205 |
145 |
300 |
285 |
340 |
8-23 |
|
200 |
220 |
185 |
350 |
340 |
295 |
8-23 |
|
250 |
260 |
205 |
400 |
395 |
350 |
12-23 |
|
300 |
280 |
245 |
450 |
445 |
400 |
12-23 |
|
400 |
335 |
310 |
550 |
656 |
515 |
16-25 |
