复合式排气阀应用
富林克FP4X复合式排气阀用于管路上的最高点或有闭气的地方,来排除管道的气体来疏通管道,使管道达到正常工作。如不装排气阀,管道随时出现气阻,使管道出水容量达不到设计要求。其次:管道在运行时出现停电,停泵管道及时出现负压力会引起管道振动或破裂,排、进气阀就迅速把空气吸入管内,防止管道振动或破裂。

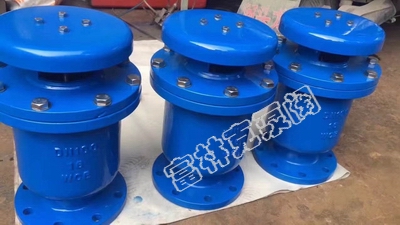

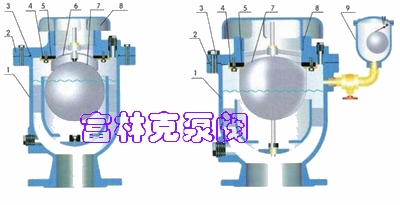

原理
当水进入管道时,塞头停在定浮球上部,进行大量排气,当空气排完时,水流入阀内把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体全聚集到管道上部,到相当程度,阀内水位下降,浮球顺水下降气体从小孔排出。如出现停电、停泵,管内水流空时随时会出现负压,浮球顺水下降,打开小孔带动大孔进行大量进气确保管道安全。注:在使用过程中压力不能低于0.03MPa,如低于0.03MPa排气阀容易漏水,必须配一只阀门作为检修用。
特点
1.能够排除管道中的气体,养活阻力,节约能源。
2.排气能力是普通双口排气阀的多倍。
3.当管道负压时,本产品能快速自动吸气,防止管道破裂。
4.浮球为不锈钢,使用寿命长,安全可靠
型号 |
公称通径 DN(mm) |
公称压力 PN(MPa) |
试验压力 (MPa) |
连接形式 |
|
密封 |
壳体 |
||||
FP4X |
25 ~ 300 |
1.0 |
1.1 |
1.5 |
法兰 |
25 ~ 300 |
1.6 |
1.76 |
2.4 |
法兰 |
|
FP4X |
25 ~ 300 |
2.5 |
2.75 |
3.7 |
法兰 |
序号 |
名称 |
材质 |
防雨盖 |
FCD--450 |
|
定位架 |
FCD--450 |
|
导杆活塞 |
SUS304 不锈钢 |
|
密封圈 |
BUNA-N/NBR |
|
密封垫圈 |
BUNA-N/NBR |
|
密封圈压板 |
SUS304 不锈钢 |
|
护桶 |
SUS304 不锈钢 |
|
浮球 |
SUS304 不锈钢 |
|
壳体 |
FCD--450 |
|
密封环 |
BUNA-N/NBR |

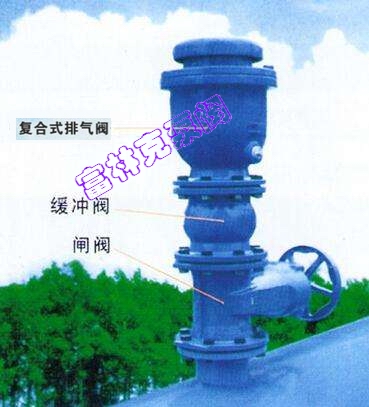

复合式排气阀安装
1.安装要求
新型复合式排气阀安装图于安装前,请先检查并清除主体内的杂物。
在阀前装一只闸阀,以便下次的安装维修。阀如果安装于荫井内,应有足够空间以便容纳技术人员调整及维护工作。
若新型复合式排气阀安装于室外,请注意阀门的保温,以防阀门内水结冰或冻裂阀门。
若排气阀所在管线送断水频繁,建议在排气阀前加装一个缓冲阀。
2.位置的选择
排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时,往往局限于局部最高点,排气阀的安装位置有多种,只有对整个管道综合考虑,才能使排气效果达到最佳。新型复合式排气阀常见的安装地点有以下几个位置:局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。

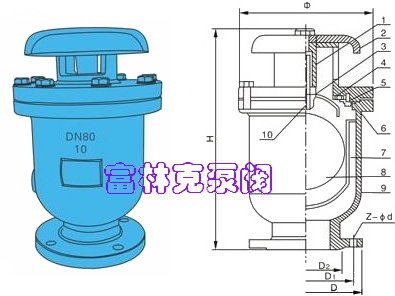

复合式排气阀结构图
通径 |
D |
D1 |
D2 |
Φ |
H |
Z-Φd |
25 |
115 |
85 |
68 |
195 |
320 |
4-14 |
50 |
160 |
125 |
100 |
195 |
320 |
4-18 |
80 |
195 |
160 |
135 |
242 |
375 |
4-18 |
100 |
215 |
180 |
155 |
260 |
395 |
8-18 |
150 |
280 |
240 |
210 |
345 |
500 |
8-23 |
200 |
335 |
295 |
265 |
425 |
600 |
8-23 |
250 |
390 |
350 |
320 |
500 |
680 |
12-23 |
300 |
440 |
400 |
368 |
605 |
780 |
12-23 |
350 |
500 |
460 |
425 |
650 |
860 |
16-23 |
400 |
565 |
515 |
485 |
740 |
940 |
16-25 |
规格DN |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
立方米/小时 |
2-88 |
85-352 |
22-904 |
34-1413 |
76-3179 |
135-8831 |
212-8831 |
305-12717 |
415-17309 |
