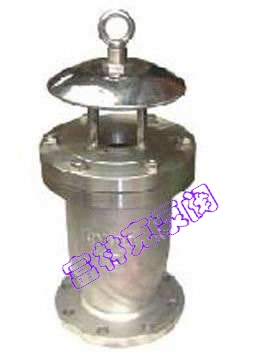

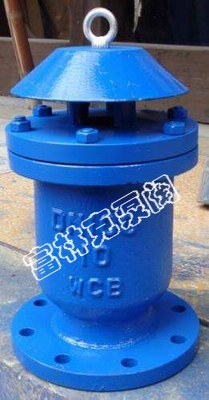

富林克KP快速排气阀:结构简单,体积小,排气量大,在原基础上进行大量改进使的快速排气阀更完美。KP快速排(吸)气阀,适用于工作介质为水的管路上,作为快速排出管道内气体的设备,以提高输送水设备的效率和保护管道不受变形破裂,当管道空管冲水是实现快速排气,当管道内产生负压时又能快速吸气
富林克KP快速排气阀:结构简单,体积小,排气量大,在原基础上进行大量改进使的快速排气阀更完美。KP快速排(吸)气阀,适用于工作介质为水的管路上,作为快速排出管道内气体的设备,以提高输送水设备的效率和保护管道不受变形破裂,当管道空管冲水是实现快速排气,当管道内产生负压时又能快速吸气
快速排气阀应用
富林克KP快速排气阀:结构简单,体积小,排气量大,在原基础上进行大量改进使的快速排气阀更完美。KP快速排(吸)气阀,适用于工作介质为水的管路上,作为快速排出管道内气体的设备,以提高输送水设备的效率和保护管道不受变形破裂,当管道空管冲水是实现快速排气,当管道内产生负压时又能快速吸气。
在压力管道运行中,快速排气阀能自动排除少量 由水中析 出的空气 ,以免阻水。在管道发生负压时能快速地进气,以免管道由于负压过大而发生失稳破坏。在管道放空时,能自动大量地进气,使放水加快,缩短停水时间。用于压力为1.0~1.6Mpa清水官网,工作温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上,吸气和排气
原理
当系统 中有空气时,气体聚集在快速排气阀的上部,阀 内气体 聚积,压力上升,当气体压力大于系统压力时,气体会使腔内水 面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位 上升,浮筒也随之上升,排 气阀停止排气。
介质 |
清水 |
使用温度 |
常温 |
阀体 |
灰铸铁、球铁、铸钢 |
浮球与塞头 |
不锈钢 |
密封材料 |
丁腈橡胶 |
阀体强度试压 |
1.5Mpa |
密封试验压力 |
0.05-1.1Mpa |
快速排气阀特点
KP速排气阀能够排除管道中的气体,减少阻力,节约能源。
当管道负压时,本产品能快速吸气、防止管道破裂。
排气能力是普通双孔排气阀多倍。
浮球不锈钢,使用寿命长,安全可靠。

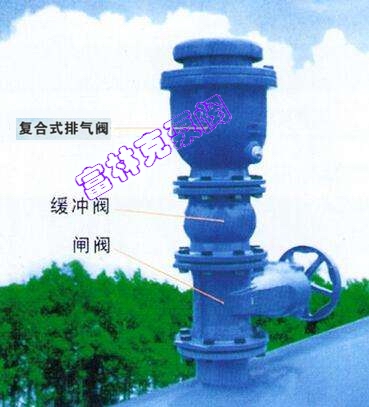

快速排气阀安装
1.安装位置
水泵出口,逆止阀之前的横管上,在水泵启动时排气,停车时呼气。
管路下坡处的横管上。
当水泵停止时,可能造成真空或负压处。
长距离管线中,每隔1-1.5公里处的横管处。
横管的最高处,立管的顶端。
2.注意事项
排气阀应竖直安装在横管上。
为方便于维修,排气阀的下方应安装一只隔离阀。
排气阀不得安装于强酸或强碱的环境中。
通天排气阀应该采取防冻措施,一般需砌窑井加以保护及防冻。

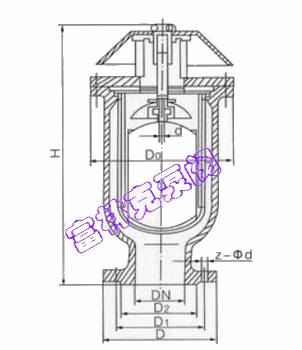

快速排气阀结构图
通径 (DN) |
D |
D1 |
D2 |
D3 |
H |
Z-фd |
25 |
115 |
85 |
65 |
140 |
285 |
4-14 |
50 |
160 |
125 |
102 |
200 |
340 |
4-14 |
80 |
195 |
160 |
135 |
230 |
490 |
4-18 |
100 |
215 |
180 |
158 |
250 |
545 |
4-18 |
150 |
280 |
240 |
212 |
300 |
615 |
8-23 |
200 |
335 |
295 |
268 |
380 |
730 |
8-23 |
规格 |
25 |
50 |
80 |
80 |
100 |
150 |
立方米/小时 |
4-8 |
11-22 |
22-40 |
42-60 |
61-122 |
83-166 |
