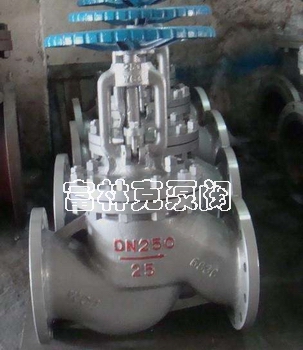

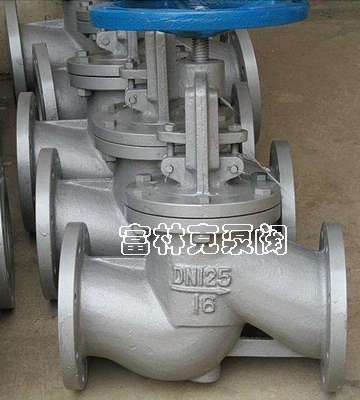

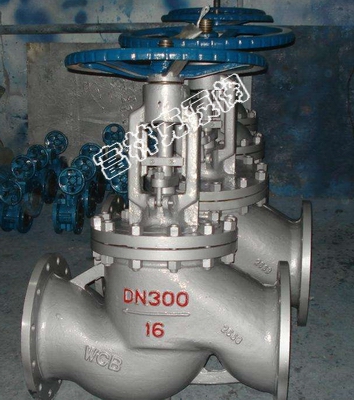

截止止回阀

富林克富林克J48H截止止回阀是兼有截止阀和止回阀功能的多用阀门。它的结构形式与截止阀相似,但阀杆与阀瓣不是固定联接。当阀杆下降将阀瓣紧压在阀座上时，起截止阀作用；阀杆上升后，则起止回阀作用

型号：J48H
类别：截止止回阀
价格：0
产地：上海

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

提供全套解决方案
销售：021-51879261
传真：021-51879261
厂址：上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到：

截止止回阀应用

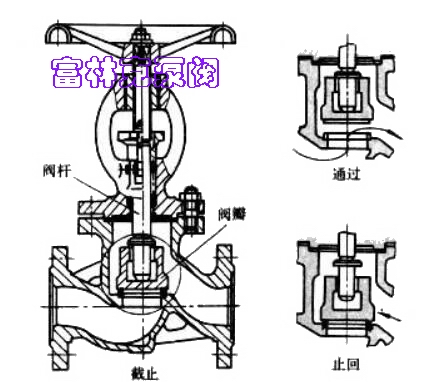

富林克富林克J48H截止止回阀是兼有截止阀和止回阀功能的多用阀门。它的结构形式与截止阀相似,但阀杆与阀瓣不是固定联接。当阀杆下降将阀瓣紧压在阀座上时，起截止阀作用；阀杆上升后，则起止回阀作用
截止止回阀在同时需要安装截止阀和止回阀的管道上（如水泵的出口端），或在安装位置受到限制的场所（如船舶），使用截止止回阀可节约安装费用和空间位置

特点
.以前在泵的出口处往往都需要安装一个截止阀（或闸阀）和一个止回阀，现在就可以用这种截止、止回、两用阀来代替了。这种阀门尤其适合于安装位置受到限制的场合
1、弹簧是用不锈钢制作的，因具有很强的耐蚀性。
2、泵停止连转时，弹簧力先合上阀瓣，因而防止水锤。
3、阀座密封面用钴基硬质合金等离子喷焊而成。密封面的硬度高、耐磨擦、抗擦伤、使用寿命长。
4、阀瓣在阀体内上、下移动，当介质倒流时，靠介质压力自动把阀门关闭。如需要可装弹簧，辅助阀瓣关闭

**截止止回阀标准**
设计与制造	结构长度	压力-温度等级	连接法兰	试验与检验
GB12235	GB12221	GB9131 JB/T74 HG20604	JB/T79 GB9113 HG20592	JB/T9092 GB13927

**截止止回阀材料**
型号	材料
J48H	阀体、阀盖	阀杆	密封面	填料
	WCB,304	铬不锈钢	2 cr13	石墨、柔性石墨

**截止止回阀性能**
称压力	1.6	2.5	4	6.4	10	16
强度试验	2.4	3.8	6	9.6	15	24
水密封试验	1.8	2.8	4.4	7.4	11	18
上密封试验	1.8	2.8	4.4	7.04	11	18
气密封试验	0.4-0.7

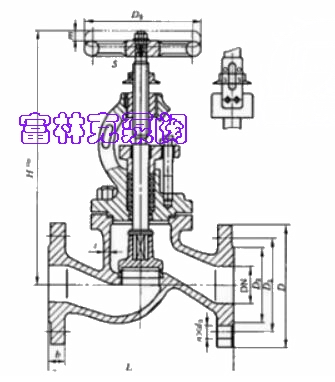

截止止回阀结构图

1.6MPa 主要外形及连接尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J4 8 H 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

2.5MPa 主要外形及连接尺寸：

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
J4 8 H 25C 25P 25R 25I	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600

4.0MPa 主要外形及连接尺寸：

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J4 8 H 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400

6.4MPa 主要外形及连接尺寸：

6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法兰 MFM J4 8 H 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500
