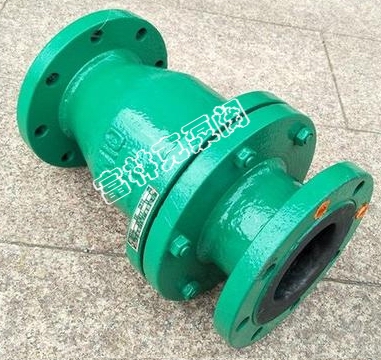

富林克H44J旋启式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和液体管路
富林克H44J旋启式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和液体管路
旋启式衬胶止回阀应用
富林克H44J旋启式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和液体管路。
旋启式衬胶止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于卧式安装或立式安装均可，温度小于80度的弱酸性介质管道。起防止介质倒流作用。
|
技 术 规 范 |
|
|
设计与制造 |
GB/T12235、GB/T12236 |
|
结构长度 |
GB/T12221、JB/T96 |
|
法兰标准 |
JB/T79-94 |
|
|
JB/T78 |
|
压力试验 |
GB/T13927 |
|
型号 |
H4 4 J 旋启式 衬胶止回阀 |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～100℃ |
||
|
介质 |
适用于除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质 |
||
|
材质 |
阀体：铸铁、 碳钢 衬里/阀座 ： 天然橡胶/EPDM/丁基橡胶等 |
||

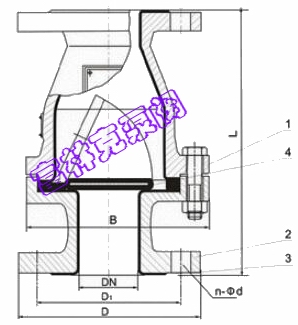

旋启式衬胶止回阀结构图
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN （ mm ） |
NPS （ inch ） |
L1 |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
H |
WT(Kg) |
|
PN1.0MPa |
|||||||||||
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
128 |
60 |
9 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
145 |
75 |
11 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
160 |
82 |
13.5 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
178 |
95 |
18 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
205 |
105 |
22 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
230 |
120 |
28 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
255 |
135 |
34 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
305 |
158 |
58 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
345 |
180 |
72 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
415 |
215 |
150 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
490 |
240 |
165 |
|
PN1.6MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
110 |
55 |
6 |
|
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
120 |
58 |
7.8 |
|
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
135 |
60 |
10 |
|
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
150 |
75 |
12.5 |
|
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
165 |
82 |
14.5 |
|
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
185 |
95 |
19.5 |
|
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
210 |
105 |
25.5 |
|
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
235 |
120 |
30 |
|
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
260 |
135 |
36 |
|
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
310 |
158 |
62 |
|
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
350 |
180 |
78 |
|
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
420 |
215 |
156 |
|
|
250 |
10 |
600 |
405 |
355 |
320 |
3 |
32 |
505 |
240 |
172 |
|
