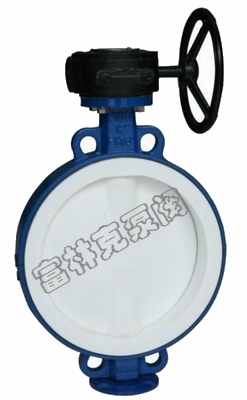

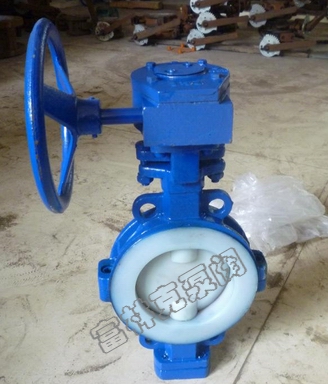

富林克D371F46对夹式衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。另外,蝶阀体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小
富林克D371F46对夹式衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。另外,蝶阀体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小
对夹式衬氟蝶阀应用
富林克D371F46对夹式衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。另外,蝶阀体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小
对夹式衬氟蝶阀介质所能到达的地方全部覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点,能够承受“除熔融碱金属和元素氟”以外任何腐蚀性介质,根据衬里材质的不同,适用于-50℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
原理
上下阀体:铸铁、铸钢、不锈钢、衬F4、F46
阀座:F4/F46
带杆蝶板:全衬F4/F46、半衬 (不锈钢)F4、F46
衬垫:硅橡胶
蜗轮/手柄:球墨铸铁、铝合金

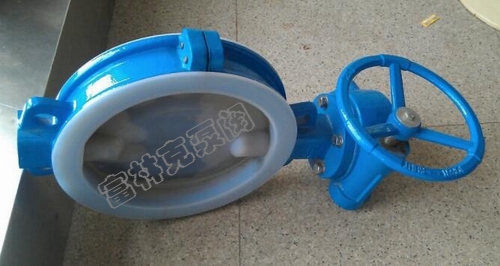

对夹式衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,其中阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑、流体阻力小、CV值高、流通能力强、扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
型号 |
D371F46对夹式衬氟蝶阀 |
||
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
密封试压Mpa |
0.7 |
1.1 |
1.76 |
使用 温度 |
-20℃~1 5 0℃ |
||
介质 |
各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上 |

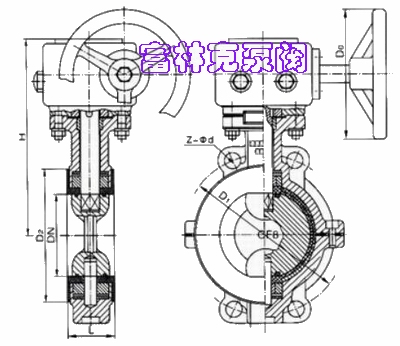

对夹式衬氟蝶阀结构图
公称通径 |
标准值 |
参考值 |
|||||||||
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
W(kg) |
PN1.0(MPa) |
|||||||||||
40 |
11/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
140 |
3 |
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
200 |
200 |
4 |
65 |
21/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
250 |
6 |
80 |
3 |
46 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
250 |
250 |
8 |
100 |
4 |
52 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
300 |
185 |
12 |
125 |
5 |
56 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
300 |
203 |
18 |
150 |
6 |
56 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
200 |
225 |
28 |
200 |
8 |
60 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
200 |
275 |
56 |
250 |
10 |
68 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
240 |
315 |
72 |
300 |
12 |
78 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
240 |
348 |
88 |
350 |
14 |
78 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
280 |
415 |
170 |
400 |
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
280 |
460 |
145 |
450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
320 |
500 |
165 |
500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ30 |
320 |
530 |
195 |
600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
360 |
610 |
268 |
700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
360 |
675 |
320 |
800 |
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-φ30 |
360 |
805 |
395 |
900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
380 |
995 |
450 |
1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
400 |
1170 |
680 |
1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
400 |
1295 |
825 |
