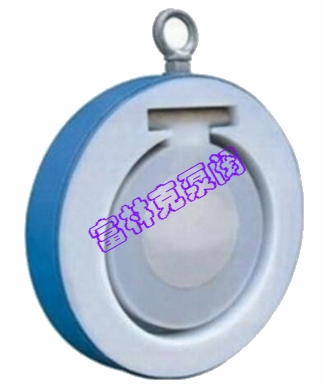

富林克H74F46对夹式衬氟止回阀是一种依靠介质本身的流动，而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于各类具强腐蚀介质的工业管路系统中做启闭装置
富林克H74F46对夹式衬氟止回阀是一种依靠介质本身的流动，而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于各类具强腐蚀介质的工业管路系统中做启闭装置
对夹式衬氟止回阀应用
富林克H74F46对夹式衬氟止回阀是一种依靠介质本身的流动，而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于各类具强腐蚀介质的工业管路系统中做启闭装置。由于氟塑料在耐强腐蚀介质方面所具有的独特性能,内衬在阀体或管件内壁，不但可以适不同工况下的强腐蚀介质，而且可代替价格昂贵的稀有金属，其耐腐蚀寿命比普通阀门约提高10—20倍。
标准
设计与制造：GB/12240
结构长度：GB/T12221/JB96
法兰尺寸：HG/T3704-2003
压力试验：API598、GB13927
标志：MSS SP-25、GB12220
供货：ANSI B16.34、GB/T12252
特点
1.整体结构，长度短，其结构长度只有传统法兰止回阀的1/4~1/8。
2.体积小、重量轻，其重量只有传统法兰止回阀的1/4~1/20。
3.阀瓣关闭快速，水锤压力小，动作灵敏、密封性能好。
4.水平管道或垂直管道均可使用，安装方便。
5.流道通畅、流体阻力小，阀瓣行程短、关闭冲击力小
|
型号 |
H74F46对夹式衬氟超薄型止回阀 |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～120 ℃ |
||
|
介质 |
适用在-20℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上 |
||
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳不锈钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
衬里层/阀盖 |
衬硬橡胶(NR)FEP(F46)PCTFE(F3)PFA(可溶性聚四氟乙烯) |
|||||
|
3 |
轴、阀瓣(板) |
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M |
|||||
|
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |

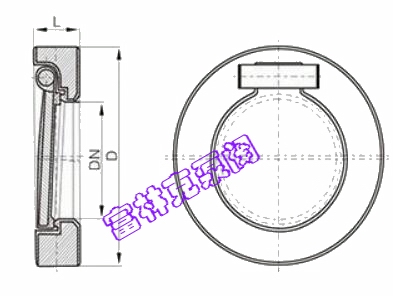

对夹式衬氟止回阀结构图
|
公称通径 |
PN0.6(Mpa) |
PN1.0/1.6(Mpa) |
PN2.5 (Mpa) |
||||||
|
DN |
L |
D（kg） |
W（kg） |
L |
D |
W（kg） |
L |
D |
W（kg） |
|
40 |
33 |
80 |
1.0 |
33 |
85/73 |
1.2 |
33 |
73 |
1.4 |
|
50 |
43 |
90 |
1.1 |
43 |
100/92 |
1.3 |
43 |
92 |
1.5 |
|
65 |
46 |
110 |
1.3 |
46 |
120/105 |
1.6 |
46 |
105 |
2.0 |
|
80 |
46 |
125 |
2.5 |
46 |
135/127 |
3.0 |
46 |
127 |
3.8 |
|
100 |
52 |
145 |
4.8 |
52 |
155/157 |
5.4 |
52 |
157 |
6.3 |
|
150 |
56 |
200 |
6.5 |
56 |
210/216 |
7.8 |
56 |
216 |
8.8 |
|
200 |
60 |
255 |
8 |
60 |
265/270 |
10 |
60 |
270 |
12 |
|
250 |
68 |
310 |
15 |
68 |
320/324 |
18 |
68 |
324 |
20 |
|
300 |
78 |
362 |
25 |
78 |
368/381 |
30 |
78 |
381 |
32 |
|
350 |
78 |
412 |
36 |
78 |
428/423 |
41 |
78 |
413 |
45 |
|
400 |
102 |
462 |
46 |
102 |
482/470 |
55 |
102 |
470 |
60 |
|
450 |
114 |
518 |
68 |
114 |
532/533 |
78 |
114 |
533 |
85 |
|
500 |
127 |
568 |
81 |
127 |
585/584 |
90 |
127 |
584 |
98 |
H74F46对夹式衬氟止回阀
