VB-7000法兰铸铁动二通阀应用
富林克VB-7000法兰铸铁动二通阀配以电子驱动控制装置后，能调节蒸汽或冷，热水的流量，广泛用与中央空调、采暖、水处理、工业加工行业等系统的流体控制。
特点：
1.执行器选用铸铝支架及塑料外壳，体积小、重量轻。
2.选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。
3.适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）。
4.具有0～10V或4～20mA反馈信号（选配）。
5.传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。
6.功耗低、输出力大、噪音小。
7.阀体有铸铜、铸铁、球墨铸铁多种材质可供选择，以适合不同工作介质及温度的要求。
8.阀体有螺纹连接和法兰连接两种，安装方便。
9.阀体结构形式有：两通阀（单座）、两通平衡阀（平衡式）。

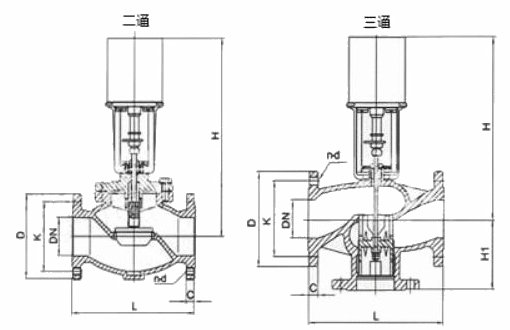

VB-7000法兰铸铁动二通阀结构图
|
型号 |
规格 DN（mm） |
主要尺寸（mm） |
行程 (mm) |
执行程 △Pmax |
关闭压差
|
|||||||
|
二通 |
三通 |
|
L |
H |
H1 |
D |
K |
C |
n-d |
|
(KPa) |
|
|
VB7200-50 |
VB7300-50 |
50 |
230 |
450 |
145 |
165 |
125 |
20 |
4-18 |
45 |
500 |
500 |
|
VB7200-65 |
VB7300-65 |
65 |
290 |
468 |
150 |
185 |
145 |
20 |
4-18 |
45 |
400 |
400 |
|
VB7200-80 |
VB7300-80 |
80 |
310 |
475 |
185 |
200 |
160 |
20 |
8-18 |
45 |
300 |
300 |
|
VB7200-100 |
VB7300-100 |
100 |
350 |
475 |
205 |
220 |
180 |
22 |
8-18 |
45 |
300 |
300 |
|
VB7200-125 |
VB7300-125 |
125 |
400 |
504 |
230 |
250 |
210 |
22 |
8-18 |
45 |
200 |
200 |
|
VB7200-150 |
VB7300-150 |
150 |
410 |
532 |
280 |
285 |
240 |
24 |
8-22 |
45 |
100 |
100 |
|
VB7200-200 |
VB7300-200 |
200 |
520 |
550 |
280 |
340 |
295 |
30 |
12-22 |
45 |
100 |
100 |
法兰铸铁动二通阀
