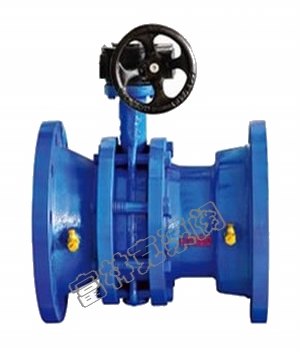

富林克KPF-16蝶式流量平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题
富林克KPF-16蝶式流量平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题
蝶式流量平衡阀应用
富林克KPF-16蝶式流量平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。
原理
蝶式流量平衡阀可按设计或实际要求设定流量，能自动消除系统的压差波动，保持流量不变。克服系统冷热不均现象，提高供热（供冷）质量。彻底解决近端压差大，远端压差小的矛盾。减少系统循环水量，降低系统阻力。减少设计工作量，不需要对管网进行繁琐的水力平衡计算。降低调网难度，把复杂的调网工作简化为简单的流量分配。免除多热源管网热源切换时的流量再分配工作
|
公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
|
1.6MPa |
50 ～400mm |
水、油等非腐蚀性液体 |
0～100℃ |
GB/T 17241.6 GB/T 9113 |
GB/T 13927 API598 |

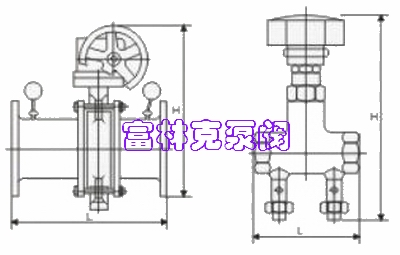

蝶式流量平衡阀结构图
|
型 号 |
公称通径 |
安装方式 |
阀长L(mm) |
管螺纹或法兰直径(mm) |
螺丝孔中心距(mm) |
|
KPF-10/16管螺纹 |
DN15 |
管螺纹 |
90 |
1/2" |
|
|
|
DN20 |
|
100 |
3/4" |
|
|
|
DN25 |
|
120 |
1" |
|
|
KPF-10/16截止阀 |
DN32 |
法兰连接 |
180 |
135 |
100 |
|
|
DN40 |
|
200 |
145 |
110 |
|
|
DN50 |
|
230 |
160 |
125 |
|
|
DN65 |
|
290 |
180 |
145 |
|
|
DN80 |
|
310 |
195 |
160 |
|
|
DN100 |
|
350 |
215 |
180 |
|
|
DN125 |
|
400 |
245 |
210 |
|
|
DN150 |
|
480 |
280 |
240 |
|
KPF-10/16蝶型 |
DN200 |
|
380 |
335 |
295 |
|
|
DN250 |
|
440 |
405 |
355 |
|
|
DN300 |
|
480 |
460 |
410 |
|
|
DN350 |
|
490 |
520 |
470 |
|
|
DN400 |
|
550 |
580 |
525 |
|
|
DN450 |
|
610 |
640 |
585 |
|
|
DN500 |
|
680 |
715 |
650 |
|
|
DN600 |
|
740 |
840 |
770 |

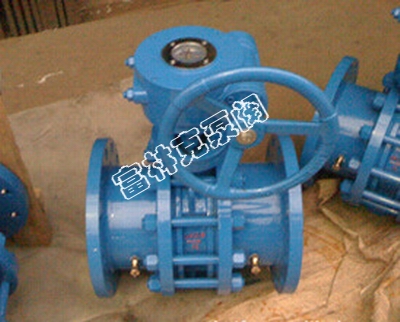

蝶式流量平衡阀
