富林克ZXF真空泄压阀安装在储罐上的负压通风装置，可与呼吸阀配套使用，以用于增加储罐空气吸入量以防储罐抽瘪，也可单独使用。该阀具有阻火器与呼吸阀的双重功能，采用双嘴结构
富林克ZXF真空泄压阀安装在储罐上的负压通风装置，可与呼吸阀配套使用，以用于增加储罐空气吸入量以防储罐抽瘪，也可单独使用。该阀具有阻火器与呼吸阀的双重功能，采用双嘴结构
真空泄压阀用途--
富林克ZXF真空泄压阀安装在储罐上的负压通风装置，可与呼吸阀配套使用，以用于增加储罐空气吸入量以防储罐抽瘪，也可单独使用。该阀具有阻火器与呼吸阀的双重功能，采用双嘴结构。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能、也适用于寒冷地区。操作压力-392.3Pa(-40mmH 2 O)，+1765(+180mmH 2 O)或按用户要求定。
特点
1.真空泄压阀壳体一般选用铸钢或不锈钢；
2.阀盘样用铸钢.四氟乙烯材料，耐低温，防冻；
3.结构简单，易检修，安全方便；
4.真空泄压阀性能需经测试，要完全符合石油工业部标准S Y7511-87规定。
5.真空泄压阀是安装在储罐上的负压通风装置，可与呼吸阀配套使用，以用于增加储罐空气吸入量以防储罐抽瘪，也可单独使用。
6.真空泄压阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。
7.真空泄压阀具有防冻性能、也适用于寒冷地区。
8.操作压力-392.3Pa(-40mmH 2 O),+1765(+180mmH 2 O)或按用户要求定。

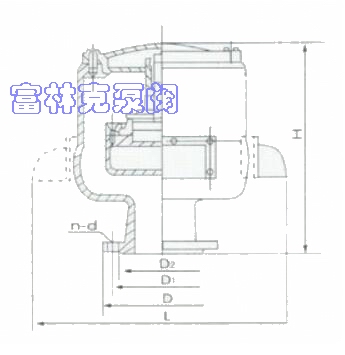

真空泄压阀结构图
|
规 格 |
尺 寸 （ m m ） |
||||||
|
|
H |
L |
D |
D1 |
D2 |
n |
d |
|
DN50 |
258 |
284 |
Φ140 |
Φ110 |
Φ90 |
4 |
14 |
|
DN100 |
372 |
446 |
Φ205 |
Φ170 |
Φ145 |
4 |
18 |
|
DN150 |
400 |
632 |
Φ260 |
Φ225 |
Φ200 |
8 |
18 |
|
DN200 |
461 |
736 |
Φ315 |
Φ280 |
Φ255 |
8 |
18 |
|
DN250 |
520 |
876 |
Φ370 |
Φ335 |
Φ310 |
12 |
18 |

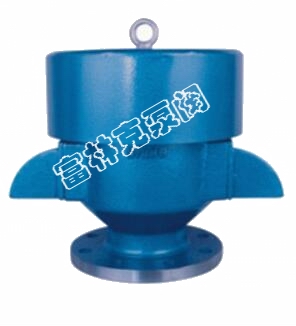

ZXF真空泄压阀
