液压安全阀用途--

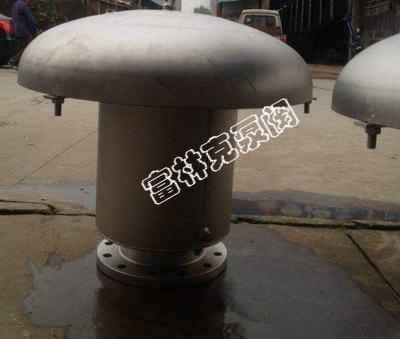

富林克GYA液压安全阀是呼吸阀的安全备用设备,液压安全阀安装在油罐顶部,与呼吸阀并列使用,在呼吸阀失灵时起安全作用。液压安全阀是安装呼吸阀储罐上配置安全的重要附件,当呼吸阀出现故障或不能有效启动,储罐内外压力失去平衡超过规定值,液压安全阀将自动启动工作,保护储罐不被破坏;与呼吸阀配套使用,有着双保险保护储罐作用;液压安全阀应与同规格阻火器配套,特别适应北方寒冷气候地区使用,广泛应用于油田、石化厂、油库等储存原油、汽油、煤油、柴油、芳烃等液体介质的储罐。
液压安全阀的控制操作压力值比呼吸阀高10%左右,因此在正常情况下是不会工作的。液压安全阀阀内用沸点高(夏天不易挥发)、蒸发慢、凝点低(冬天不至于凝固)的油品(如轻柴油、太阳油或变压器油)作为密封液体(简称封液)。
结构特点
1.液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2.液压安全阀装于油罐顶部与呼吸阀配合使用。
3.控制压力:+56毫米水柱至-50毫米水柱。
标准规范
设计制造标准:GB/T 12243-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
液压安全阀结构图
规格 |
图号 |
重量 (Kg台) |
安装尺寸(毫米) |
|||||||
|
|
|
d |
D |
D1 |
D2 |
d1 |
L |
H |
n |
DN80 |
GYA-80 |
38 |
Ø85 |
Ø150 |
Ø185 |
Ø125 |
Ø18 |
376 |
424 |
4 |
DN100 |
GYA-100 |
42 |
Ø105 |
Ø170 |
Ø205 |
Ø145 |
Ø18 |
500 |
605 |
4 |
DN150 |
GYA-150 |
66 |
Ø158 |
Ø225 |
Ø265 |
Ø200 |
Ø18 |
650 |
705 |
8 |
DN200 |
GYA-200 |
97.2 |
Ø210 |
Ø280 |
Ø315 |
Ø255 |
Ø18 |
900 |
755 |
8 |
DN250 |
GYA-250 |
140.2 |
Ø264 |
Ø335 |
Ø370 |
Ø310 |
Ø18 |
1050 |
885 |
12 |
安装事项
1.液压安全阀必须垂直安装;
2.安装液压安全阀之前,先对液压安全阀进行检查,用溶剂洗擦灰尘和其它粘性物质;
3.液压安全阀安装完毕后,摘下阀罩,在集油槽内注入变压器油,保持液面与溢流管顶平。
