富林克HX、HXF带接管(阻火)呼吸阀用于储罐吸入指定气体或排放到指定地方的特殊介质，一般安装在易挥发、有毒、有害、稀有或与空气会发生反应的气体(或易燃易爆气体)储罐。是储罐上的主要安全设备，能确保储罐在超压或真空时免遭破，减少介质挥发损耗，阻止外界火焰传入的作用。
富林克HX、HXF带接管(阻火)呼吸阀用于储罐吸入指定气体或排放到指定地方的特殊介质，一般安装在易挥发、有毒、有害、稀有或与空气会发生反应的气体(或易燃易爆气体)储罐。是储罐上的主要安全设备，能确保储罐在超压或真空时免遭破，减少介质挥发损耗，阻止外界火焰传入的作用。
带接管(阻火)呼吸阀用途--
富林克HX、HXF带接管(阻火)呼吸阀用于储罐吸入指定气体或排放到指定地方的特殊介质，一般安装在易挥发、有毒、有害、稀有或与空气会发生反应的气体(或易燃易爆气体)储罐。是储罐上的主要安全设备，能确保储罐在超压或真空时免遭破，减少介质挥发损耗，阻止外界火焰传入的作用。
当往储罐内注入物料时，罐内压力逐渐增大，达到正压阀盘设定值时，正压阀盘自动开起，排出气体，维持储罐气压平衡；反之，当往储罐外抽出物料时，罐内压力逐渐减小，真空值达到负压阀盘设定值时，负压阀盘自动开起，吸入气体，维持储罐气压平衡。
特点：
1.阀盘、阀封环采用不锈钢、聚四氟乙烯或PPL材料，耐低温、防冻等性能。
2.安装在固定顶罐上的通风装置，减少油品的蒸发消耗。
3.能对石油储罐内外压力进行自动调节等特点。
4.结构简单，重量轻，易检修，安装方便。
5.阻爆性能合格，连续13次阻爆性能试验每次都能阻火。
|
HX1呼吸阀 |
HXF1阻火呼吸阀 |
|
HX2带双接管呼吸阀 |
HXF2带双接管阻火呼吸阀 |
|
HX3带吸入接管呼吸阀 |
HXF3带吸入接管阻火呼吸阀 |
|
HX4带呼出接管呼吸阀 |
HXF4带呼出接管阻火呼吸阀 |
|
HX5单呼阀 |
HXF5阻火单呼阀 |
|
HX6单吸阀 |
HXF6阻火单吸阀 |
|
HX7带接管呼出阀 |
HXF7带接管阻火呼出阀 |
|
HX8带接管吸入阀 |
HXF8带接管阻火吸入阀 |

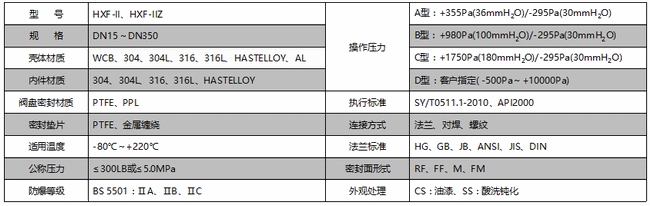

带接管(阻火)呼吸阀性能

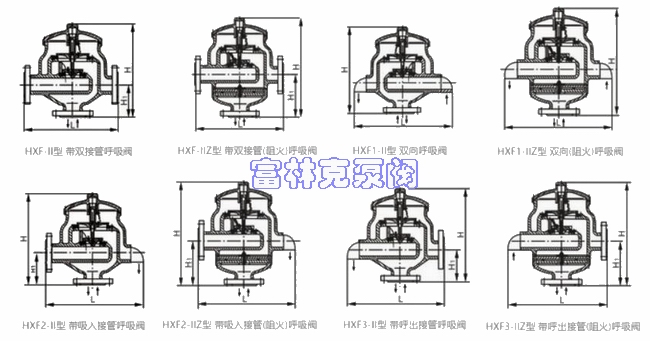

带接管(阻火)呼吸阀结构图

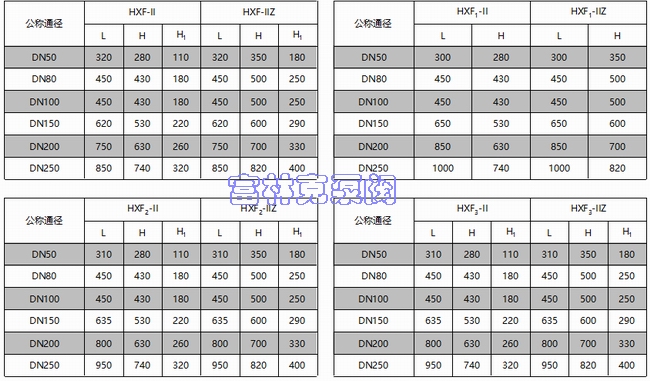

带接管(阻火)呼吸阀尺寸
维修与保养：
1.为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞
2.重新安装压力阀盘时，应保证接触面要严密，导杆升降灵敏。
3.启用新的呼吸阀时，必须清除阀盘间的防震物。
4.检查阻火层的芯子是否堵塞、变形、腐蚀等。
5.定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵
安 装
1.呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2.当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3.若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

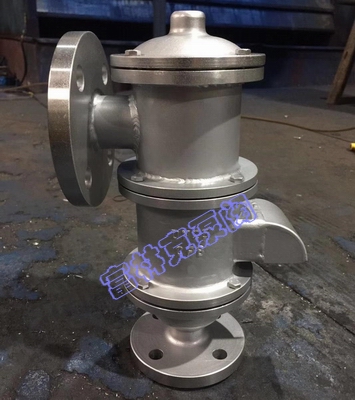

带接管(阻火)呼吸阀
