富林克GFQ-2、HXF－88、ZFQ-1快开式全天候（阻火防爆）呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少
富林克GFQ-2、HXF－88、ZFQ-1快开式全天候（阻火防爆）呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少
快开式全天候（阻火防爆）呼吸阀用途--
富林克GFQ-2、HXF－88、ZFQ-1快开式全天候（阻火防爆）呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少
呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
特点：
1.快开式呼吸阀是安装于固定顶罐上的重要通风装置（可与阻火器配套使用）主要起减少油品蒸发损耗、控制罐内压力、保护储罐安全的作用。
2.结构合理、造型美观、外壳采用铸钢、不锈钢、铸造铝合金、耐腐蚀好。
3.阀盘、阀封环采用聚四氟乙烯材料，耐低温、防冻性能好，阻层芯子采用不锈钢材料、耐腐蚀性能强，耐烧，阻爆等各项技术性能具有突出优越性。
4.呼吸阀具有通风量大，泄漏量小，耐腐蚀，防冻性好的特点。
5.能对储罐内外压差进行自动调节等特点。
6.阻火层易检修，易清洗，安装方便，检查时不用拆卸呼吸阀。
7.水压试验合格。
|
阀体材料 |
WCB、304、316 |
|
正压阀盘材料 |
304、316 |
|
负压阀盘材料 |
304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
|
等级 |
操作压力 |
|
A级 |
+355Pa (36毫米水柱) -295Pa (30毫米水柱) |
|
B级 |
+980Pa (100毫米水柱) -295Pa (30毫米水柱) |
|
C级 |
1765Pa(180毫米水柱) -295Pa (30毫米水柱) |

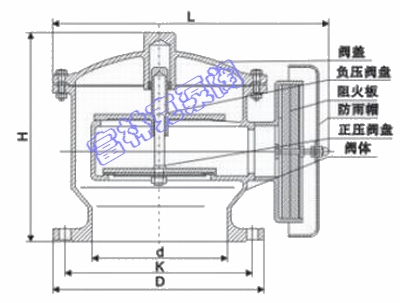

快开式全天候（阻火防爆）呼吸阀结构图
|
公称通径 (mm) |
安装尺寸（mm） |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN400 |
565 |
515 |
670 |
520 |
16×26 |
维修与保养：
1.为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞
2.重新安装压力阀盘时，应保证接触面要严密，导杆升降灵敏。
3.启用新的呼吸阀时，必须清除阀盘间的防震物。
4.检查阻火层的芯子是否堵塞、变形、腐蚀等。
5.定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵
安 装
1.呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2.当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3.若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。
快开式全天候（阻火防爆）呼吸阀
