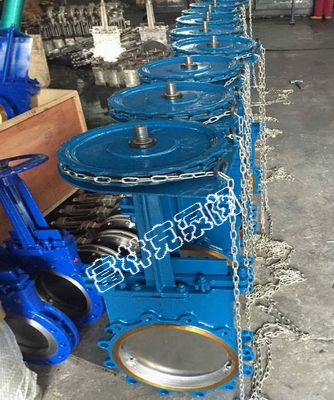

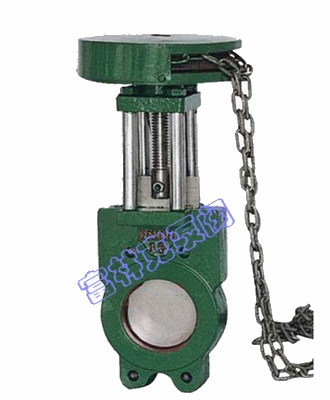

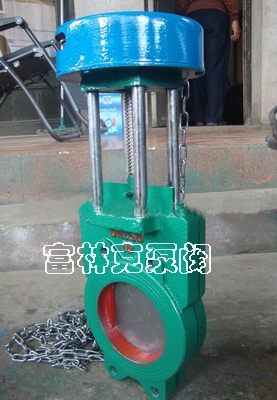

富林克Z473X链轮传动浆液阀适用于高空或难触及的地方,实现无距离开户与关闭阀门.浆液阀具有良好的剪切截止作用,软密封性能好,开启密封即分离,关闭闸板即密封,启闭灵活轻便,双向流通阀门可任意安装,本阀广泛用于污水工程、电厂、市政工程、造纸、石化、采煤等行业介质管路作启闭使用
富林克Z473X链轮传动浆液阀适用于高空或难触及的地方,实现无距离开户与关闭阀门.浆液阀具有良好的剪切截止作用,软密封性能好,开启密封即分离,关闭闸板即密封,启闭灵活轻便,双向流通阀门可任意安装,本阀广泛用于污水工程、电厂、市政工程、造纸、石化、采煤等行业介质管路作启闭使用
链轮传动浆液阀用途
富林克Z473X链轮传动浆液阀适用于高空或难触及的地方,实现无距离开户与关闭阀门.浆液阀具有良好的剪切截止作用,软密封性能好,开启密封即分离,关闭闸板即密封,启闭灵活轻便,双向流通阀门可任意安装,本阀广泛用于污水工程、电厂、市政工程、造纸、石化、采煤等行业介质管路作启闭使用
结构特点
1.浆液阀采用对夹式结构,体积小,重量轻,流阻小。
2.自动清除残留在密封面上的杂物
3.钢制的闸板可防止腐蚀引起的密封泄漏
4.完全敞开的通道,可以防止介质在阀内沉积。
5.闸板的外密封性,则是通过嵌在阀体内只有弹性的密封条来实现,并可借助f螺钉,压板进行调整。
6.无凹槽阀座设计,防止介质在密封面聚积,避免因介质聚积造成密封面漏水或闸板卡阻现象
7.弹性阀座U形设计,嵌入到阀体内部与闸板相互吻合,闸板上下运动,摩擦力小,大大延长了阀座使用寿命,并且达到双向密封
公称压力PN(MPa |
试验压力(MPa |
适用介质 |
工作温度(℃) |
|
壳体 |
密封 |
|||
0.6 |
0.9 |
0.66 |
粮浆、碱液、纸浆、污水、煤浆、渣水混和物,油,粉体,炭渣,泥浆砂浆,纤维,水泥石灰,化工物料,钢铁矿渣,食品渣浆,轻纺原料,环保除尘,冶炼原料,提炼原料,矿粉。 |
≤100℃ |
1.0 |
1.5 |
1.1 |

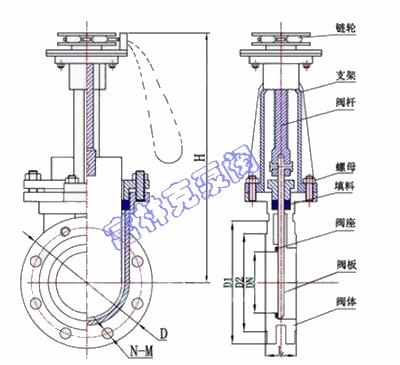

链轮传动浆液阀结构图
公称压力 |
DN |
L |
D1 |
D2 |
H |
n-M |
0.6MPa |
50 |
48 |
100 |
125 |
330 |
4-M16 |
65 |
48 |
120 |
145 |
340 |
4-M16 |
|
80 |
50 |
135 |
160 |
380 |
8-M16 |
|
100 |
50 |
155 |
180 |
440 |
8-M16 |
|
125 |
50 |
185 |
210 |
500 |
8-M16 |
|
150 |
60 |
210 |
240 |
600 |
8-M20 |
|
200 |
60 |
265 |
295 |
700 |
8-M20 |
|
250 |
70 |
320 |
350 |
890 |
12-M20 |
|
300 |
70 |
368 |
400 |
1050 |
12-M20 |
|
350 |
80 |
428 |
460 |
1160 |
16-M20 |
|
400 |
80 |
482 |
515 |
1200 |
16-M22 |
|
1.0MPa |
50 |
48 |
100 |
125 |
330 |
4-M16 |
65 |
48 |
120 |
145 |
340 |
4-M16 |
|
80 |
50 |
135 |
160 |
380 |
8-M16 |
|
100 |
50 |
155 |
180 |
440 |
8-M16 |
|
125 |
50 |
185 |
210 |
500 |
8-M16 |
|
150 |
60 |
210 |
240 |
600 |
8-M20 |
|
200 |
60 |
265 |
295 |
700 |
8-M20 |
|
250 |
70 |
320 |
350 |
890 |
12-M20 |
|
300 |
80 |
368 |
400 |
1050 |
12-M20 |
|
350 |
90 |
428 |
460 |
1160 |
16-M20 |
|
400 |
120 |
482 |
515 |
1200 |
16-M22 |
