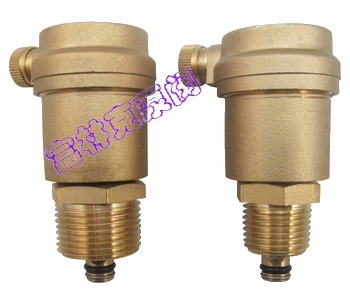

富林克ZP88暖气自动排气阀广泛用于太阳能采暖系统、集中供热系统、分水器、独立采暖系统、热泵系统、中央空调、采暖锅炉、地板采暖、空调和供水系统
富林克ZP88暖气自动排气阀广泛用于太阳能采暖系统、集中供热系统、分水器、独立采暖系统、热泵系统、中央空调、采暖锅炉、地板采暖、空调和供水系统
自动排气阀应用及特点
富林克ZP88暖气自动排气阀广泛用于太阳能采暖系统、集中供热系统、分水器、独立采暖系统、热泵系统、中央空调、采暖锅炉、地板采暖、空调和供水系统。当水经过排气阀时,阀内的浮筒上升,关闭排气孔,阻止水从排气孔里流出。地暖(地热)是一套系统,从地暖盘管到分水器的固定安装以及自动排气阀门管件的连接有着严格的工艺要求,在冬季供暖时,开启地暖用户首先需要排气,那么排气就需要用到暖气自动排气阀。
原理
当系统中有空气时,气体聚集在排气阀的上部,体内气泡堆积使浮球随水位下降,因此打开排气活塞;气体排尽后,水位上升,浮球也随之上升,关闭排气活塞。如拧紧阀体侧部的阀帽,自动排气阀停止排气,在通常,阀帽应该处于开启状态。
特点
改进型暖气自动排气阀内部结构普通排气阀无内置过滤网,杂质易堵塞排气嘴,设计不合理,弹簧有疲劳损,时间长了封不严,易漏水。

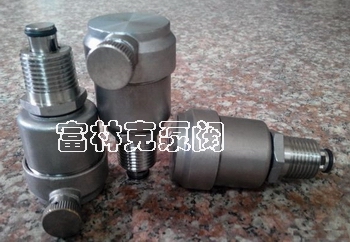

改进型暖气自动排气阀内置过滤网防止杂质进入排气嘴,优质产品的重量是劣质产品质量的2倍。(需订购)
质量可靠,性能稳定,一年免费更换,杜绝国产品牌排气又排水的情况产生。
型号 |
压力 |
适用温度 |
适用介质 |
阀体村质 |
浮球材质 |
阀座材质 |
密封件 |
ZP88 |
1.0 Mpa |
≤80℃ |
水 |
黄铜、不锈钢 |
不锈钢 |
铜合金 |
丁腈橡胶 |
自动排气阀安装要求

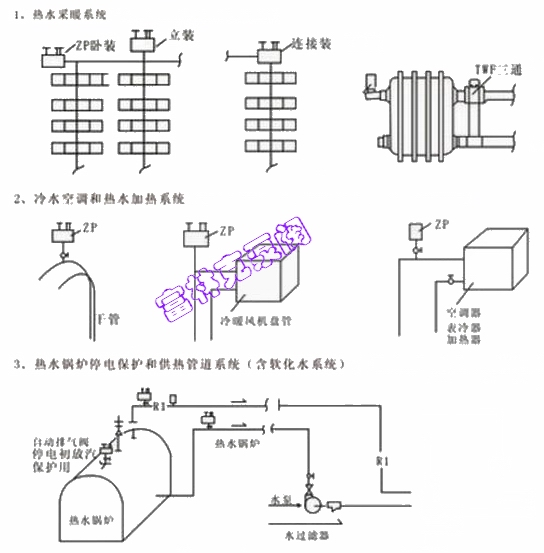

自动排气阀安装图暖气自动排气阀必须垂直安装,必须保证阀体内浮筒处于竖直状态,不能水平或倒立安装;
由于气体密度比水小,会沿着管道一直爬到系统最高点并聚集在此,为了提高排气效率,排气阀一般都安装在系统的最高点;
为了便于检修,排气阀一般跟隔断阀一起使用,这样拆卸排气阀是不需要关停系统;
暖气排气阀安装好后必须拧松防尘帽才能排气,但不能完全取掉,万一发生排气阀漏水,可拧紧防尘帽
自动排气阀结构图
规格 DN |
G |
H |
A |
15 |
1/2" |
38 |
78 |
20 |
3/4" |
38 |
78 |
25 |
1" |
38 |
78 |
