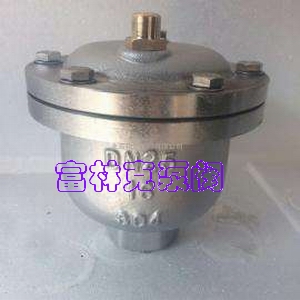

富林克ARVX微量排气阀为一类似椭圆形阀体,内部所有零件包括浮球、杠杆、杠架、阀座等均为304不锈钢,内部使用标准排气孔径1/16",适合用于PN16工作压力环境
富林克ARVX微量排气阀为一类似椭圆形阀体,内部所有零件包括浮球、杠杆、杠架、阀座等均为304不锈钢,内部使用标准排气孔径1/16",适合用于PN16工作压力环境
微量排气阀结构

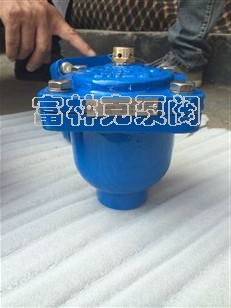

富林克ARVX微量排气阀为一类似椭圆形阀体,内部所有零件包括浮球、杠杆、杠架、阀座等均为304不锈钢,内部使用标准排气孔径1/16",适合用于PN16工作压力环境。
作用
在一般情况下,水中约含2VOL%的溶解空气,在输水过程中,这些空气由水中不断的释放出来,聚集在管线的高点处,形式空气袋(AIR POCKET),使输水变得困难,系统的输水能力可因此下降约5~15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气,并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节能源
原理--
当系统中有空气时,气体聚集在排气阀的上部,体内气泡堆积使浮球随水位下降,因此打开排气活塞;气体排尽后,水位上升,浮球也随之上升,关闭排气活塞。如拧紧阀体侧部的阀帽,排气阀停止排气,在通常,阀帽应该处于开启状态。
型号 |
公称通径 DN(mm) |
公称压力 PN(MPa) |
试验压力 (MPa) |
连接形式 |
|
密封 |
壳体 |
||||
ARVX |
15 ~ 25 |
1.0 |
1.1 |
1.5 |
法兰 |
名 称 |
材 质 |
阀盖 |
球墨铸铁 、 不锈钢 |
阀座 |
304不锈钢 |
杆架 |
304不锈钢 |
塞头 |
合成橡胶BUNA,VITON |
杠杆 |
304不锈钢 |
浮球 |
304不锈钢 |
阀体 |
球墨铸铁 、 不锈钢 |
螺栓 |
镀锌钢制 、 不锈钢 |

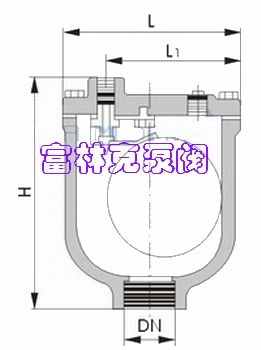

微量排气阀结构图
规格 DN |
G |
出口尺寸 |
排气口尺寸 |
L |
L1 |
H |
15 |
1/2" |
1/4 |
1.6 |
130 |
86 |
155 |
20 |
3/4" |
1/4 |
1.6 |
130 |
86 |
155 |
25 |
1" |
1/4 |
1.6 |
130 |
86 |
155 |
