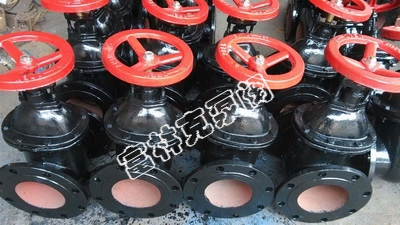

富林克Z45T暗杆铸铁闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用
富林克Z45T暗杆铸铁闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用
暗杆铸铁闸阀应用
执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
富林克Z45T暗杆铸铁闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。
|
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
|
密封 |
强度 |
||||
|
Z45H-10 |
1.0 |
1.1 |
1.5 |
≤200℃ |
水、蒸汽、油 |
|
Z45T-10 |
|||||
|
Z45W-10 |
≤100℃ |
油品、煤气 |
|||

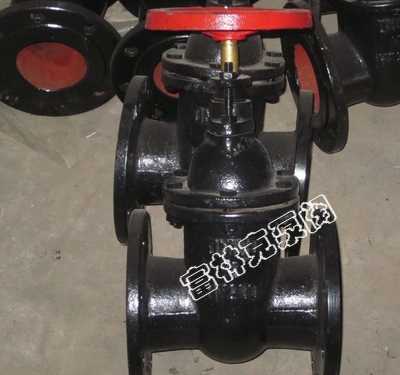

铸铁暗杆铸铁闸阀特点
1.材质配料硅铁、锰铁、硫铁、磷、碳的配比达到五大元素要求、拉力（硬度）达到标准要求。
2.铸铁材质阀体采用HT200,完全执行GB/T12229-2005抗拉强度180~210Mpa。
3.铸件采用中国最大的全自动生产流水线生产，杜绝了气孔、砂眼、抽火、炝火、飘芯、错箱、涨箱等产品缺陷。
4.安装专用石墨填料，彻底解决填料处漏水。开启试验达到≥10000次以上泄漏量符合标准。
5.严格执行 GB/T13927-2008实验标准，对每台产品实行100 ％正反双面试压 保证交付客户的产品合格。
6.阀门先涂底漆,在涂面漆,确保产品外观.
7.每台产品都会进行外观,材质,气密性,承压和壳体等检验,不合格产品坚决不允许出厂
|
型号 |
阀体、阀盖、闸板 |
闸板 |
密封圈 |
阀杆螺母 |
阀 杆 |
填 料 |
|
Z45H-10 |
灰铸铁、球墨铸铁铸 |
球墨铸铁铸 |
不锈钢、 黄铜 |
青铜 |
碳钢、不锈钢 |
浸油石棉盘根 |
|
Z45W-10 |
灰铸铁、 球墨铸铁铸 |
灰铸铁， 球墨铸铁铸 |
黄铜 |
碳钢 |
||
|
Z45T-10 |
灰铸铁、 球墨铸铁铸 |
铸铁+黄铜 |
黄铜 |
碳钢、黄铜 |

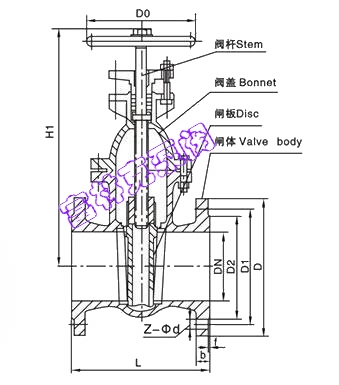

暗杆铸铁闸阀结构图
|
公称通
|
尺寸(mm) |
重量
|
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
||
|
50 |
180 |
160 |
125 |
100 |
20 |
4-18 |
345 |
180 |
17 |
|
65 |
195 |
180 |
145 |
120 |
20 |
4-18 |
376 |
180 |
20 |
|
80 |
210 |
195 |
160 |
135 |
22 |
4-18 |
417 |
200 |
27 |
|
100 |
230 |
215 |
180 |
155 |
22 |
8-18 |
460 |
200 |
50 |
|
125 |
255 |
245 |
210 |
185 |
24 |
8-18 |
525 |
240 |
70 |
|
150 |
280 |
280 |
240 |
210 |
24 |
8-23 |
567 |
240 |
95 |
|
200 |
330 |
335 |
295 |
265 |
26 |
8-23 |
705 |
320 |
150 |
|
250 |
380 |
390 |
350 |
320 |
28 |
12-23 |
800 |
320 |
200 |
|
300 |
420 |
440 |
400 |
368 |
28 |
12-23 |
886 |
400 |
280 |
|
350 |
450 |
500 |
460 |
428 |
30 |
16-23 |
968 |
400 |
360 |
|
400 |
480 |
565 |
515 |
482 |
32 |
16-25 |
1090 |
500 |
500 |
|
450 |
510 |
615 |
565 |
538 |
32 |
20-25 |
1175 |
500 |
590 |
|
500 |
540 |
670 |
620 |
585 |
34 |
20-25 |
1414 |
720 |
680 |
|
600 |
600 |
780 |
725 |
685 |
36 |
20-30 |
1593 |
720 |
951 |
|
700 |
660 |
895 |
840 |
800 |
40 |
24-30 |
1812 |
800 |
1950 |
暗杆铸铁闸阀
